تاپ پنل تویا و کانفیگ

نحوه ست کردن تاچ پنل 10 اینچ تویا مدل TC-5000  با پنل بیرونی

ابتدا تاچ پنل داخلی، بیرونی و کامپیوتر را به مودم یا سوییچ ساده وصل می کنیم.

سپس وارد برنامه TC-5000  که تحت شبکه هست می شویم. دانلود نرم افزار

نام کاربری admin   و پسورد 123456  را وارد می کنیم.

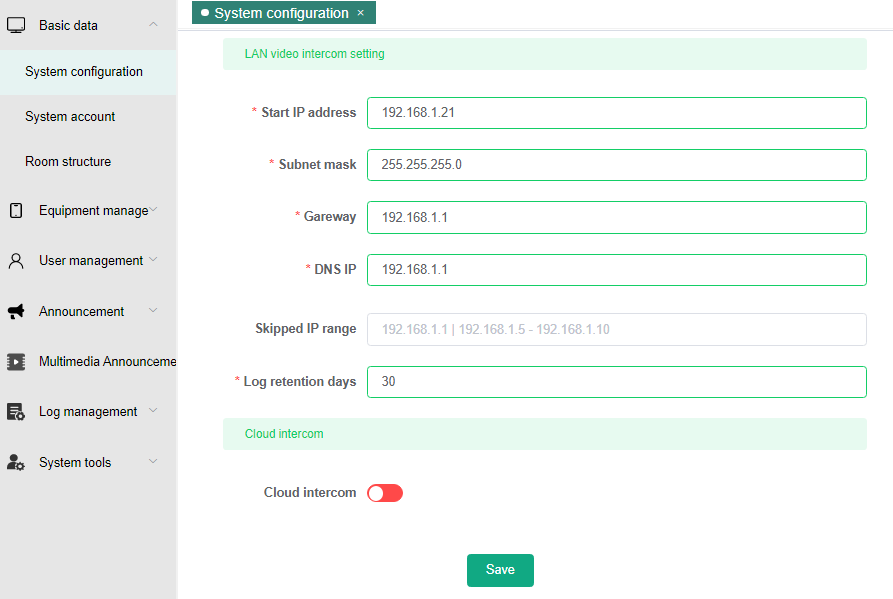

در قسمت Start Ip Address  آی پی 192.168.1.20 را وارد می کنیم.

قسمت  subnet mask  255.255.255.0 را وارد می کنیم.

قسمت gateway  آی پی 192.168.1.1 را وارد می کنیم.

در قسمت DNS IP  هم 192.168.1.1 را وارد می کنیم.

و سپس گزینه SAVE  را می زنیم.

سپس وارد قسمت Basic Data شده و بعد گزینه Room Structure را می زنیم.

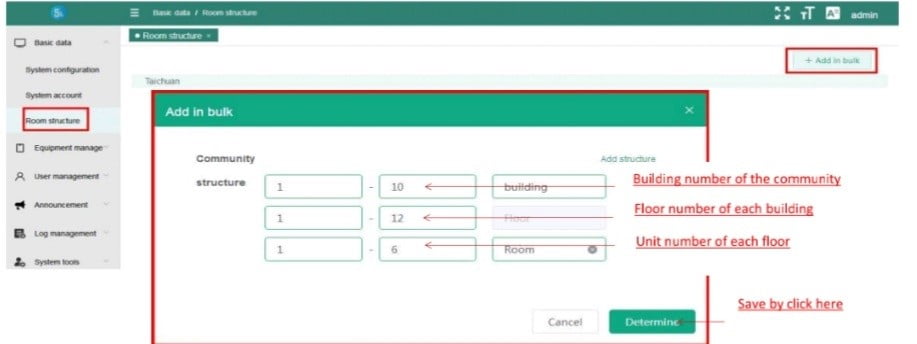

گزینه Add in Bulk  را می زنیم.

در کادر بالا تعداد ساختمان، کادر وسط تعداد طبقات و در کادر پایین تعداد تاچ پنلی که در هر واحد قرار هست نصب شود را وارد می کنیم. در قسمت بالا سمت راست  که با (building) نشان داده شده، نام ساختمان را وارد می کنیم  و در نهایت گزینه Determine را می زنیم.

سپس در قسمت Equipment manage گزینه Indoor Monitor  را می زنیم. گزینه Add In Bulk  را می زنیم.

گزینه Select Your Home  را می زنیم ، ساختمانی که ساخته ایم را انتخاب کرده و گزینه Determine  را می زنیم.

در قسمت Number of sub in door Unit  تعداد تاچ پنل های فرعی را وارد می کنیم.

سپس در قسمت Equipment manage گزینه Outdoor Panel  را می زنیم.

گزینه Add  را می زنیم.

در قسمت Structure  ساختمانی که ساخته ایم را انتخاب می کنیم و بعد گزینه Determine  را می زنیم.

قسمت Device Name نامی که برای ساختمان در نظر گرفته ایم را وارد می کنیم.

قسمت Login Account 123 و در قسمت Login Password  123456  را وارد می کنیم.

قسمت LAN Intercom Ip  آی پی پنل بیرونی را وارد می کنیم. برای مثال 192.168.1.50 و در نهایت گزینه Create Now را می زنیم.

سپس در قسمت Equipment manage گزینه

 Outdoor Station را می زنیم.

گزینه Add In Bulk را می زنیم.

در قسمت Select Your Room ساختمان

را انتخاب می کنیم و سپس گزینه Determine را می زنیم.

در مرحله بعدی به تنظیمات wifi  کامپیوتر رفته ، از حالت wifi به حالت Ethernet تغییر می دهیم.

(قسمت Network & Internet Setting)

  •

در قسمت Change Adapter Options  روی گزینه Ethernet  کلیک راست می کنیم.

سپس گزینه  Internet protocol version 4(TCP/IPV4) را می زنیم.

مطابق شکل اطلاعات زیر را وارد می کنیم :

Ip Address : 192.168.1.11

Subnet mask : 255.255.255.0

Default gateway : 192.168.1.1

و سپس گزینه Ok  را می زنیم.

سپس به برنامه TC-5000 برمی گردیم و در قسمت Outdoor station گزینه Configuration  را می زنیم.

در این مرحله پنل بیرونی ریست می شود.

سپس در پنل بیرونی 00000000 را وارد کرده و گزینه # را می زنیم.

سپس رمز 111111 یا 159357 را وارد می کنیم و سپس گزینه # را می زنیم.

à

سپس گزینه Parameter Setting  را می زنیم و در پایین صفحه مدل پنل را از 3000 به 5000 تغییر می دهیم.دکمه * را می زنیم و با عدد 0 انتخاب می کنیم و با عدد 8 مرورگر را پایین می آوریم.

  •

سپس گزینه Local Setting  را می زنیم و با استفاده از دکمه * گزینه Login را می زنیم.

در قسمت نام کاربری عدد 123 و در پسورد عدد 123456 را وارد می کنیم و پنل ریست می شود.

سپس دوباره وارد Local Setting  شده و اطلاعات زیر را وارد می کنیم:

Local Ip : 192.168.50       (آی پی پنل بیرونی)

Subnet mask : 255.255.255.0

Default gateway :192.168.1.1

Management Center :192.168.1.11    (آی پی کامپیوتر)

و در نهایت گزینه Save  را می زنیم.

سپس گزینه User Setting  را می زنیم.

در این صفحه باید Ip هایی که در برنامه TC-5000

ساخته شده نشسته باشد که این Ip  ها را باید در تاچ پنل ها

وارد کنیم.

سپس در تاچ پنل گزینه Setting

را می زنیم.

سپس گزینه Ethernet  را می زنیم.

سپس گزینه Static  را می زنیم و اطلاعات زیر را وارد می کنیم :

Ip Address : 192.168.1.5     (آی پی تاچ پنل)

Subnet Mask : 255.255.255.0

Default Gateway : 192.168.1.1

DNS Server : 192.168.1.1

و در پایان گزینه Confirm  را می زنیم.

سپس در تاچ پنل گزینه More را می زنیم.

و بعد گزینه About Equipment  را می زنیم.

سپس روی گزینه Kernel Version

سه بار پشت هم کلیک می کنیم و بعد

رمز 123456 را وارد می کنیم.

سپس گزینه Outdoor Setting را می زنیم.

سپس علامت  Add Door Phoneرا می زنیم و

در قسمت VTO Name نام پنل بیرونی را وارد کرده

و در قسمت  Ip Address : 192.168.1.50

(آی پی پنل بیرونی) وارد می کنیم.

گزینه Monitor Door Phone

را زده  و تصویر پنل بیرونی را مشاهده

می کنیم .

در انتها می توان برای تست آیفون از اعدادتعریف شده در پنل بیرونی استفاده نمود.
