1_ سخت افزار

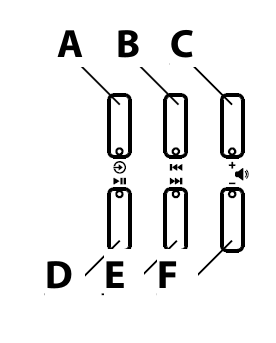

1) دکمه های کنترلی:

A) دکمه source یا منبع: در صورتی که همزمان چند ورودی به دستگاه متصل است (usb , sd , aux) با این دکمه میتوانید بین آن ها یکی را انتخاب کنید.

B) دکمه Next: در صورتی که میخواهید به فایل صوتی بعد بروید با این دکمه میتوانید به سمت جلو بروید.

C) دکمه Volume +: برای کنترل میزان شدت صدا با این کلید میتوانید مقدار صدارا کاهش دهید.

D) دکمه Play / Pause: برای پخش و توقف فایل صوتی از این دکمه استفاده کنید.

E) دکمه Previous: برای بازگشت به فایل صوتی قبلی میتوانید از این دکمه استفاده کنید.

F) دکمه Volume – : این دکمه برعکس دکمه C برای کاهش میزان شدت صدا میباشد.

2)نمایشگر OLED: نمایشگر وظیفه نمایش منبع پخش صوت و اطلاعات پخش را برعهده دارد.

در حالت انتخاب منبع USB یا SD Card مدت زمان پخش , شماره و اطلاعات فایل صوتی را نمایش میدهد.

3) دکمه PRG:

الف) RESET: با گرفتن این دکمه به مدت 10 ثانیه سنسور به تنظیمات کارخانه باز میگردد.

ب) Bass and Treble: با یک بار زدن این دکمه در بالای صفحه یک عکس آچار ظاهر میشود

سپس با 2 دکمه اول از سمت چپ (play/pasue و source) میتوانید مقدار Bass و با 2 دکمه بعد (next و prev) میتوانید مقدار Treble را کم و زیاد کنید.

4) منفذ ریست: در صورت نیاز به بازگشت به تنظیمات کارخانه , با داخل کردن یک سوزن به این منفذ و نگه داشتن آن به مدت 10 ثانیه میتوانید این کار را انجام دهید.

5) نشانگر منبع پخش: یک چراغ برای نشان دادن وضعیت اتصال منابع پخش USB و SD Card میباشد.

در صورتی که USB متصل شود چراغ آبی و در صورتی که SD card متصل شود چراغ سبز روشن خواهد شد.

در صورت اتصال هر دو به صورت همزمان رنگ ترکیبی سبز و آبی را مشاهده میکنید.

6) درگاه کارت حافظه: برای پخش فایل های صوتی که بر روی کارت حافظه ذخیره کرده اید میتوانید از این درگاه استفاده کنید.

7) درگاه حافظه USB: فایل های صوتی که بر روی فلش مموری ذخیره کرده اید را از طریق این قسمت به دستگاه متصل و پخش کنید.

8)درگاه شبکه (LAN): یک عدد کانکتور RJ45 برای اتصال به صورت سیمی به شبکه LAN تعبیه شده است.

در صورتی که تنظیمات اتصال را در حالت Default یا ETH قرار دهید, این درگاه قابل استفاده خواهد بود.

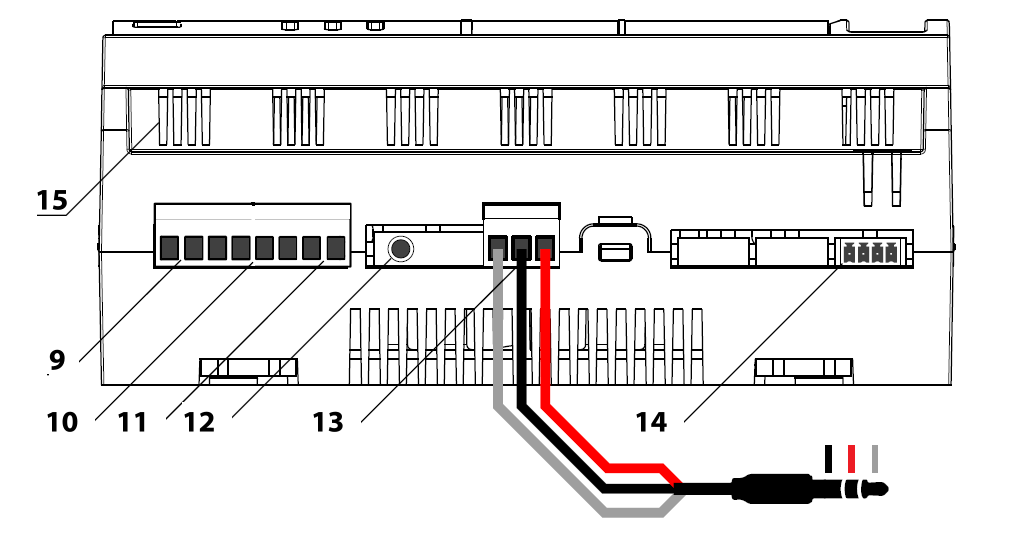

9) استریو راست: 2 ترمینال اول از سمت چپ , خروجی تقویت شده سمت راست استرو میباشد.

10) ورودی ایزوله تغذیه: سیستم صوتی به دلیل حساسیت به صورت مستقل و جدا از شبکه باس تغذیه میشود.

این درگاه با ولتاژ +24 ولت سیستم صوتی را تغذیه میکند.

11) استریو چپ: 2 ترمینال آخر از سمت چپ , خروجی تقویت شده سمت چپ استریو میباشد.

12) ورودی جک AUX: در صورتی که میخواهید از سیستم صوتی به عنوان تقویت کننده صدا استفاده کنید, از طریق جک 3.5mm صدا میتوانید با دستگاه هایی با خروجی صدا از این قابلیت استفاده کنید.

13) خروجی 3 وات: این ترمینال یک خروجی تقویت نشده از سیستم صوتی میباشد.

در مجموعه محصولات HBB یک ماژول تقویت کننده قدرتمند به این منظور وجود دارد.

برای اتصال سیستم صوتی به تقویت کننده , مطابق دیاگرام جک صدا را متصل کنید.(به دیتاشیت Amplifire مراجعه کنید)

14) کانکتور شبکه H-BUS: اتصال سیستم صوتی نسبت به بقیه محصولات HBB قدری متفاوت است.

همانطور که در بالا گفته شد, سیستم صوتی به صورت مجزا تغذیه میشود , لذا نیازی به اتصال ولتاژ شبکه نیست و فقط با اتصال 2 سیم +D و -D ارتباط با شبکه برقرار خواهد شد.

15) منافذ هوا: دستگاه های الکترونیکی به صورت ذاتی گرما ایجاد میکنند. این منافذ برای تهویه و خنک شدن دستگاه , به منظور افزایش طول عمر آن تعبیه شده است.

2. نرم افزار

پس از نصب فیزیکی دستگاه به صورت ریلی یا دیواری و اتصال به شبکه H-BUS نوبت به تنظیمات نرم افزاری میرسد.

یکی از قابلیت های سیستم صوتی H-Audio دارا بودن بخش RSIP میباشد.

در نتیجه اتصال به این دستگاه مثل اتصال به RSIP خواهد بود و از طریق ارتباط شما با شبکه H-BUS را در 2 مود Client و Access Point فراهم میکند.

RSIP در واقع دروازه ورود شما به شبکه H-BUS میباشد.

این رابط امکان اتصال شما از طریق شبکه LAN یا Wifi را به شبکه ممکن میسازد.

RSIP امکان ارتباط در مودهای Client و Access point را فراهم میکند تا در هر شرایطی امکان اتصال را برای شما فراهم کند.

1_2 راه اندازی اولیه H-Audio:

پس از روشن شدن ماژول RSIP با لپتاپ به شبکه وای فای HBB.XX )XX: پارامتر اتفاقی) متصل شوید رمز ورود به دستگاه 12345678 میباشد.

راه اندازی اولیه RSIP

پس از اتصال به دستگاه باید در قسمت properties در منوی Change Adapter options  روی wifi کلیک راست کنید و در قسمت تنظیمات در قسمت TCP/IPV4 آی پی را بصورت دستی مطابق تصویر تغییر دهید و OK  را بزنید.

راه اندازی اولیه RSIP

شما به دستگاه متصل شدید.

اکنون برای تکمیل تنظیمات ارتباط، از طریق مرورگر وارد منوی دستگاه شوید.

در قسمت نوار URL مرورگر آدرس 192.168.1.21 را وارد کنید و ENTER را بزنید

مقدار USERNAME  و PASSWORD هر دو admin میباشد با ورودی به منوی اصلی قسمت زیر را مشاهده میکنید

منوی NetMode  دارای 4 گزینه متفاوت میباشد.

راه اندازی اولیه RSIP

Default :

این گزینه حالت پیش فرض اتصال است با انتخاب این گزینه و وارد کردن مقدار SSID و پسورد یک نقطه اتصال Access pointe  هم بصورت بیسیم و هم قابلیت اتصال از طریق کابل LAN را ایجاد میکند.

راه اندازی اولیه RSIP

ETH-SERIAL :

این گزینه امکان اتصال به مودم از طریق کابل LAN را فراهم میکند

گزینه IP TYPE امکان اتصال از دو طریق را به شما میدهد

DHCP و STATIC

اتصال STATIC قابلیت یک ارتباط ساده و پایدار را فراهم میکند با وارد کردن مقادیر طبق تنظیمات مودم

ارتباط سیمی با مودم برقرار خواهد شد

ارتباط STATIC باعث میشود تا در صورت استفاده از ارتباط اینترنتی یا IP STATIC  پس از PORT FORWARDING  دیگر IP بین RSIP و مودم تغییر نخواهد کرد  و با خاموش روشن شدن مودم

 IP ثابت خواهد ماند

در قسمت IP Address آی پی مورد نظر برای رزرو در مودم  و در قسمت Default Get Away درگاه مربوط به مودم را وارد نمایید در آخر گزینه apply در پایین صفحه را بزنید

ارتباط سیمی با مودم

در صورت انتخاب IP TYPE در حالت DHCP دیگر نیازی به تنظیمات IP وجود ندارد.

با اتصال دستگاه به مودم یک IP موجود بصورت خودکار به دستگاه اختصاص داده میشود

با هر بار روشن خاموش شدن مودم , ممکن است دستگاه بر خلاف حالت استاتیک IP دریافت شده از سمت دستگاه تغییر پیدا کند.

ارتباط سیمی با مودم

WIFI(CLIENT)-SERIAL :

تفاوت این ارتباط از لحاظ ساختاری با ارتباط قبلی با بیسیم بودن آن است

تنظیمات IP مشابه قسمت قبل انجام میشود

در قسمت SSID باید نام مودم

در قسمت ENCRYPT TYPE نام کد گذاری امنیت مودم

و در قسمت Password رمز عبور مودم را وارد نمایید.

پس از زدن دکمه apply دستگاه به مودم متصل خواهد شد.

WIFI(CLIENT)-SERIAL

WIFI(AP)-SERIAL :

این حالت وضعیت اولیه دستگاه است

حالت نقطه اتصال یا Access Point امکان اتصال بدون وجود مودم به یا روتر را فراهم میکند.

SSID نام نقطه اتصالی خواهد بود که با لپتاپ یا گوشی هوشمند به آن میتوانید متصل شوید.

 برای ارتقا امنیت ارتباط نیز میتوایند رمز عبور را تغییر دهید

برای همسان سازی اتصال به مودم های معمولی میتوانید IP Address را به :

192.168.1.1  تغییر دید

*** درصورتی که میخواهید کنترل را به صورت اینترنتی کنترل کنید،

پس از خرید آی پی استاتیک از اپراتور یا ISP شبکه , RSIP را در یکی از دو مود ETH-SERIAL  یا WIFI(CLIENT)-SERIALقرار دهید

و مودم را روی آی پی دستگاه Port Forwarding کنید.

2-2 منو H-Audio:

پس از اتصال کامل به شبکه و جستجو در Smart Cloud طبق راهنمای H-BUS ,دستگاه SB-ZAudio2-DN را انتخاب کنید و وارد محیط تنظیمات شوید.

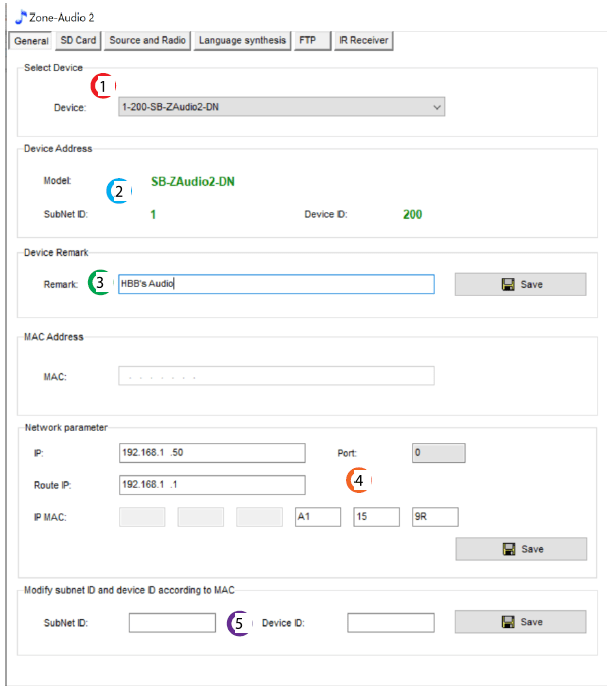

در منوی تنظیمات دستگاه منو زیر را مشاهده میکنید:

1_ Select device: در صورتی که چند عدد ماژول H-Audio روی شبکه باس موجود باشد , از این منو میتوانید جهت اعمال تنظیمات آن را انتخاب کنید.

2_ Address:نام و آدرس شبکه دستگاه (subnet ID و Device ID) را مشاهده کنید.

3_ Remark: این قسمت برای تغییر نام دستگاه روی شبکه و اعمال دستورات HBB Commands استفاده میشود.

4_ Network paramet: در این قسمت میتوانید تنظیمات IP را که در منوی Hi-Link دستگاه اعمال کردید را انجام دهید.

IP: آی پی فعلی دستگاه

Rout IP: آی پی gateway در صورت اتصال در حالت client

5_ Modify: برای تغییر آدرس شبکه (subnet ID و Device ID) از این قسمت میتوانید استفاده کنید.

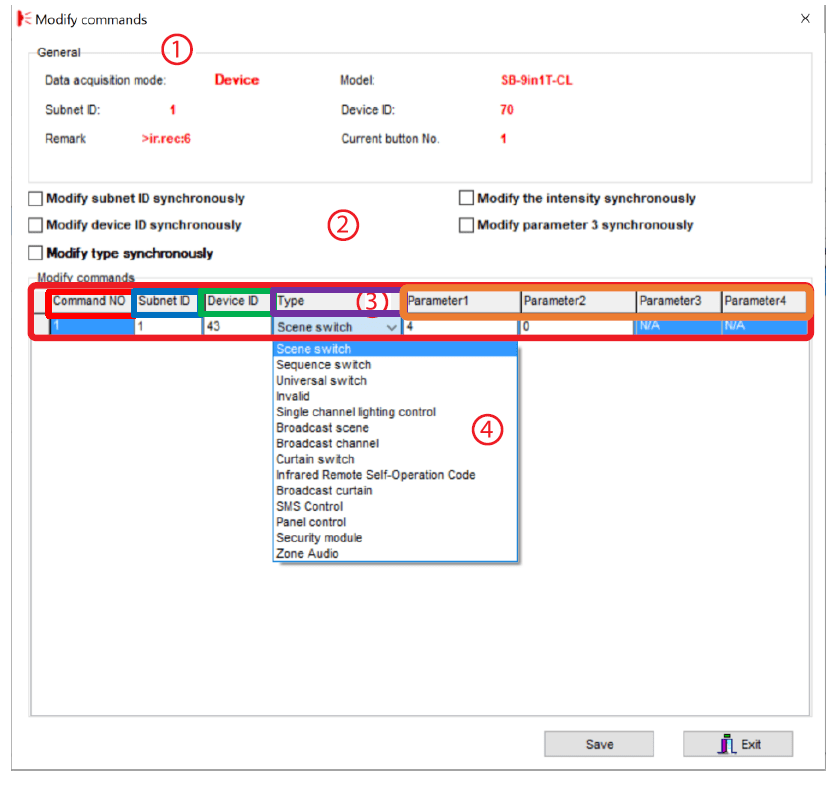

فرمان پذیری با استفاده از جدول خط دستوری (Magic Line):

ماژول H-Audio از دسته محصولات HBB میباشد که میتوان به وسیله خط دستوری آن را تحریک و فعال کرد.

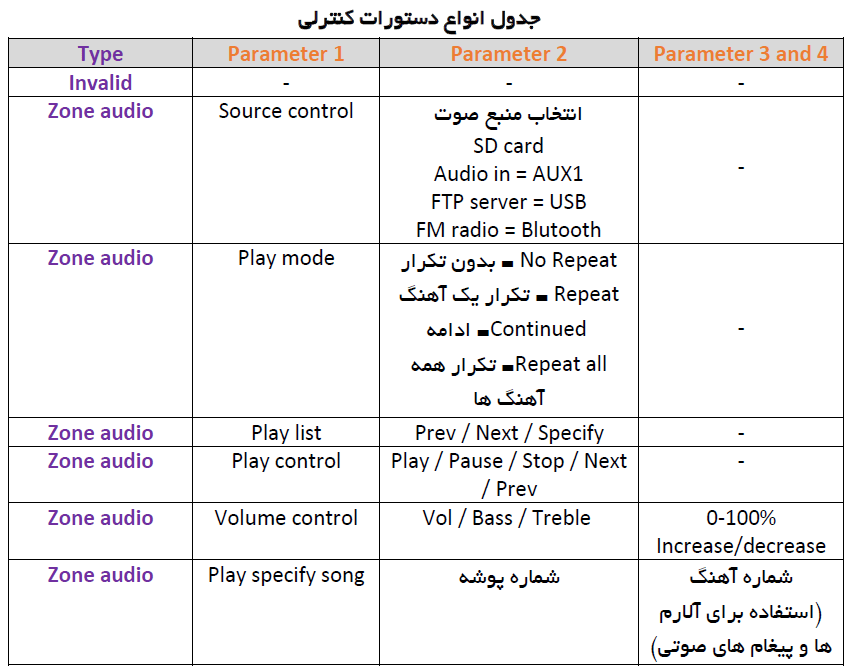

در جدول Magic line دستوراتی برای تنظیم سیستم صوتی وجود دارد که به شرح زیر است:

Command No: تعداد خط دستورهای موجود در نرم افزار, این تعداد بسته به موقعیت و شرایط متفاوت است.

subnet ID: هر دستگاهی یک Subnet ID در نرم افزار دارد و میتوانید تا 254 عدد subnet ID داشته باشید.

برای ارسال فرمان به دستگاه مورد نظر باید subnet ID آن را وارد کنید.

Device ID: علاوه بر subnet ID هر دستگاه باید یک Device ID منحصر به فرد نیز داشته باشد.

برای ارسال فرمان به دستگاه مورد نظر باید Device ID آن را وارد کنید.

Type: انواع دستورات و فرمان هایی که در صورت تحریک میتوانید اعمال کنید.

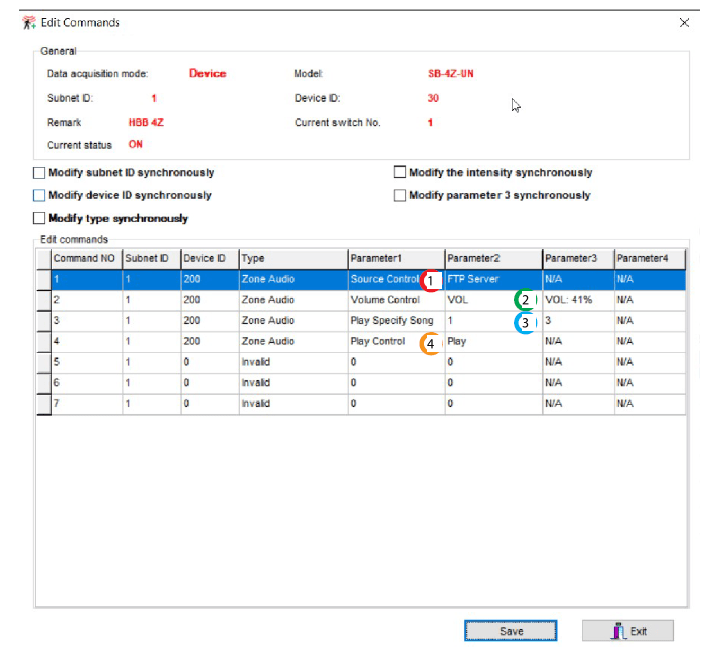

در شکل بالا یک مثال برای برنامه دهی سیستم صوتی مشاهده میکنید.

انتخاب اولویت دستورات مهم است.

  • source Control: در این قسمت ابتدا فایل صوتی انتخاب میشود. انتخاب FTP Server به معنی انتخاب حافظه USB میباشد.
  • Volume Control: در مرحله دوم میزان صدا انتخاب میشود. در پارامتر 3 میزان صدا بر حسب درصد انتخاب میشود.
  • Play Specify song: در مرحله سوم میتوانید یک فایل مشخص را از یک پوشه مشخص برای پخش انتخاب کنید. در پارامتر2 شماره فولدر و در پارامتر 3 شماره خود فایل مورد نظر انتخاب میشود.
  • Play Control: در آخر باید وضعیت پخش را مشخص کنید با انتخاب Play پخش فایل صوتی شروع خواهد شد.

هشدار های اختصاصی:

سیستم صوتی قابلیت پخش یک سری هشدار های مد نظر شما را دارد.

برای اضافه کردن فایل های صوتی هشدار , یک بار حافظه USB یا SD Card را به دستگاه بزنید.

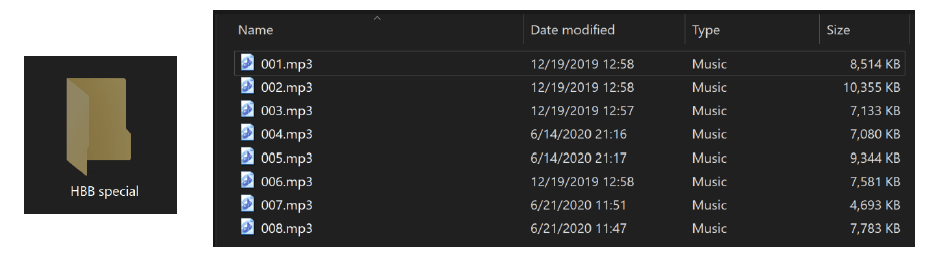

یک پوشه به نام HBB Special به صورت اتوماتیک بر روی حافظظه ذخیره میشود.

این فایل hidden یا مخفی میباشد , پس برای مشاهده و انتقال فایل ها به درون آن باید در تنظیمات Folder options گزینه folders سپس show hidden files and drivers را انتخاب کنید.

در این پوشه فایل عای صوتی باید به صورت اعداد 3 رقمی نام گذاری شده باشند تا برای دستور دهی سیستم این امکان ایجاد شود.

255 فایل هشدار متفاوت برای قابل تعریف است.

دقت کنید که برای پخش هشدارها همیشه باید آن حافظه و پوشه هشدارها در دستگاه موجود باشد.

استفاده از دستورات HBB Commands:

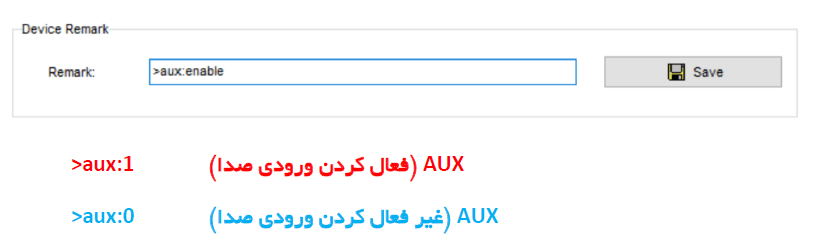

در ساختار شبکه H-BUS امکان اعمال یک سری از تنظیمات به وسیله ارسال دستورات متنی به هر دستگاه از طریق Remark وجود دارد.

دستورات مربوط به H-Audio به شرح زیر است.

** حروف کوچک و بزرگ تاثیری ندارند.

2-3 ریست:

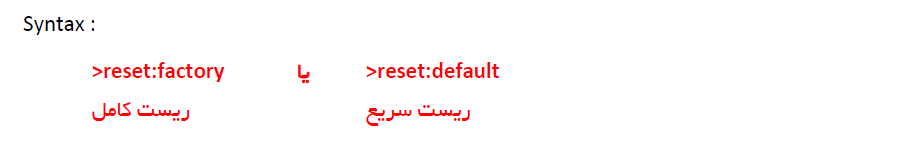

بازگشت به تنظیمات کارخانه:

در صورتی که تنظیمات دستگاه دچار مشکل شده است , یا میخواهید دستگاه را جابجا کنید بهتر است که یکبار آن را Reset Factory کنید تا به تنظیمات اولیه بازگردد.

2-4 بلوتوث:

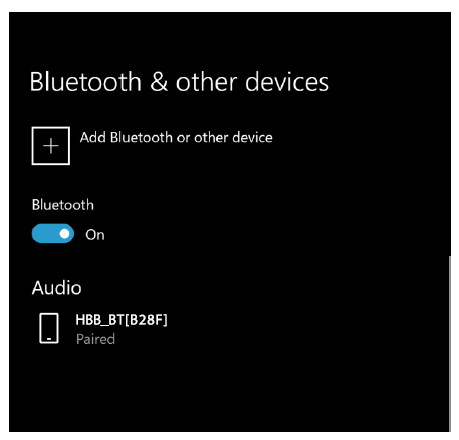

برای استفاده از بلوتوث سیستم صوتی , در قسمت جستجوی لپتاپ یا تلفن همراه دستگاه [HBB_BT[xxx

(x یک پارامتر اتفاقی است)را انتخاب کنید.پس از انتخاب نیاز به وارد کردن پسورد دستگاه دارید که 2021 میباشد.

پس از مشاهده paired ارتباط شما با دستگاه تکمیل شده است و با پخش فایل صوتی بر روی لپتاپ یا گوشی , صدا را از سیستم صوتی HBB خواهید شنید. (رمز بلوتوث حتما به صورت انگلیسی وارد شود)
