اطلاعات رله ultra hsb-geniushome.ir

1_ ﺳﺨﺖ اﻓﺰار:

1) ﻧﻤﺎﯾﺸﮕﺮ OLED:

ﻧﻤﺎﯾﺸﮕﺮ وﻇﯿﻔﻪ ﻧﻤﺎﯾﺶ ﺳﺎﻋﺖ، ﺗﺎرﯾﺦ وﺿﻌﯿﺖ اﺗﺼﺎل ﺑﻪ ﺷﺒﮑﻪ و ﭘﺮدازﻧﺪه را ﺑﺮ ﻋﻬﺪه دارد.

در ﺑﺎﻻي ﺻﻔﺤﻪ ﺗﺎرﯾﺦ و زﻣﺎن ﺣﺎل ﻧﻤﺎﯾﺶ داده ﻣﯿﺸﻮد. ﻋﻼﻣﺖ ﻗﻠﺐ ﺳﻤﺖ ﭼﭗ در ﺻﻮرﺗﯽ ﮐﻪ اﺗﺼﺎل ﺑﻪ ﻣﻮدم اﻧﺠﺎم ﺷﺪه ﺑﺎﺷﺪ ﻧﻤﺎﯾﺶ داده ﻣﯿﺸﻮد و در ﺻﻮرت ﻋﺪم اﺗﺼﺎل ﺑﻪ ﺷﮑﻞ ﻣﺮﺑﻊ وﺟﻮد دارد. درﺻﺪ ﮐﺎرﮐﺮد ﭘﺮدازﻧﺪه ﻫﻤﭽﻨﯿﻦ ﻧﻤﺎﯾﺶ داده ﻣﯿﺸﻮد.
ﻋﻼﻣﺖ i در ﺻﻮرت ﻋﺪم اﺗﺼﺎل ﺑﻪ اﯾﻨﺘﺮﻧﺖ ﻧﻤﺎﯾﺶ داده ﻣﯿﺸﻮد و در ﻏﯿﺮ اﯾﻨﺼﻮرت اﯾﻦ ﻗﺴﻤﺖ ﺧﺎﻟﯽ ﺧﻮاﻫﺪ ﺑﻮد. در ﺳﻤﺖ راﺳﺖ دﺳﺘﮕﺎه ﻫﺎي ﻣﺘﺼﻞ ﯾﺎID ﻫﺎﯾﺸﺎن ﺑﻪ ﺗﺮﺗﯿﺐ ﻧﻤﺎﯾﺶ داده ﻣﯿﺸﻮﻧﺪ.
در ﭘﺎﯾﯿﻦ ﻧﻤﺎﯾﺸﮕﺮ ﺗﻌﺪاد دﺳﺘﮕﺎه ﻫﺎي ﻣﻮﺟﻮد ﺑﺮ روي ﺷﺒﮑﻪ و در ﺧﻂ آﺧﺮ ﺷﻤﺎره ﻫﺮ دﺳﺘﮕﺎه، ﻧﻮع و آدرس ﻫﺮ ﯾﮏ ﺑﻪ ﺗﺮﺗﯿﺐ ﺑﺎ ﺗﺎﺧﯿﺮ 1 ﺛﺎﻧﯿﻪ ﻧﻤﺎﯾﺶ داده ﻣﯿﺸﻮﻧﺪ.

2) دﮐﻤﻪ PRG:
Reset (a: ﺑﺎ زدن اﯾﻦ دﮐﻤﻪ و رﻓﺘﻦ ﺑﻪ ﺣﺎﻟﺖ ﭼﺸﻤﮏ زن، ﺑﺎ ﮔﺮﻓﺘﻦ دﮐﻤﻪ ﺷﻤﺎره 6 ﺑﻪ ﻣﺪت 10 ﺛﺎﻧﯿﻪ،

دﺳﺘﮕﺎه ﺑﻪ ﺗﻨﻈﯿﻤﺎت ﮐﺎرﺧﺎﻧﻪ ﺑﺎز ﻣﯿﮕﺮدد ﯾﺎ ﺑﺎ ﮔﺮﻓﺘﻦ دﮐﻤﻪ 3 ﺑﻪ ﻣﺪت 10 ﺛﺎﻧﯿﻪ، ﮐﺎﻣﭙﯿﻮﺗﺮ HSB رﯾﺴﺖ
ﺧﻮاﻫﺪ ﺷﺪ.
Broadcast (b: ﺑﺎ ﯾﮏ ﺑﺎر زدن اﯾﻦ دﮐﻤﻪ دﺳﺘﮕﺎه ﺑﻪ ﺣﺎﻟﺖ Broadcast ﻣﯿﺮود و در ﺷﺒﮑﻪ ﻗﺎﺑﻞ ﺷﻨﺎﺳﺎﯾﯽ

ﺧﻮاﻫﺪ ﺷﺪ.
Relay page (c: در ﻣﺪل ﻫﺎي 20 ﮐﺎﻧﺎل ﺑﺮاي ﮐﻨﺘﺮل 8 رﻟﻪ ﭘﺎﯾﯿﻨﯽ، ﺑﺎ ﯾﮑﺒﺎر زدن دﮐﻤﻪ PRG دﮐﻤﻪ ﻫﺎي 9، 10 , 11 و 12 ﭼﺸﻤﮏ زن ﻣﯿﺸﻮﻧﺪ و ﺑﺎ دﮐﻤﻪ 1 ﺗﺎ 8 رﻟﻪ ﻫﺎي ﭘﺎﯾﯿﻦ ﮐﻨﺘﺮل دﺳﺘﯽ ﻣﯿﺸﻮﻧﺪ.

3)ﻣﻨﻔﺬ رﯾﺴﺖ: در ﺻﻮرت ﻧﯿﺎز ﺑﻪ ﺑﺎزﮔﺸﺖ ﺑﻪ ﺗﻨﻈﯿﻤﺎت ﮐﺎرﺧﺎﻧﻪ، ﺑﺎ ﻓﺮو ﮐﺮدن ﯾﮏ ﺳﻮزن ﺑﻪ اﯾﻦ ﺳﻮراخ و ﻧﮕﻪ داﺷﺘﻦ آن ﺑﻪ ﻣﺪت 10 ﺛﺎﻧﯿﻪ ﻣﯿﺘﻮاﻧﯿﺪ اﯾﻦ ﮐﺎر را اﻧﺠﺎم دﻫﯿﺪ.

5) ﻧﺸﺎﻧﮕﺮ ﺷﺒﮑﻪ ﺑﺎس: اﯾﻦ ﻧﺸﺎﻧﮕﺮ وﺿﻌﯿﺖ اﺗﺼﺎل و ﺑﺮﻗﺮاري ارﺗﺒﺎط را ﺑﺎ ﺷﺒﮑﻪ ﻧﺸﺎن ﻣﯿﺪﻫﺪ. در ﻫﻨﮕﺎم درﯾﺎﻓﺖ ﯾﺎ ارﺳﺎل اﻃﻼﻋﺎت ﺑﺮ روي ﺷﺒﮑﻪ اﯾﻦ ﻧﺸﺎﻧﮕﺮ ﭼﺸﻤﮏ ﻣﯿﺰﻧﺪ.

6) ﺧﺮوﺟﯽ ﻫﺎي 10 آﻣﭙﺮ: در ﻗﺴﻤﺖ زﯾﺮﯾﻦ دﺳﺘﮕﺎه 8 ﻋﺪد از ﺧﺮوﺟﯽ ﻫﺎ ﻗﺮار دارﻧﺪ. ﺑﺮاي اﺗﺼﺎل ﺳﯿﻢ ﮐﺸﯽ ﺑﻪ اﯾﻦ ﺧﺮوﺟﯽ ﻫﺎ، ﺑﺮاي ﻣﺜﺎل ورودي ﻓﺎز را ﺑﻪi1,2 ﻣﺘﺼﻞ ﮐﻨﯿﺪ. اﮐﻨﻮن ﻣﯿﺘﻮاﻧﯿﺪ از ﺧﺮوﺟﯽ 1 و 2 اﺳﺘﻔﺎده ﮐﻨﯿﺪ. ﺧﺮوﺟﯽ Normally Close ﺷﻤﺎره 2 در NC2 ﻗﺎﺑﻞ اﺳﺘﻔﺎده اﺳﺖ. ﺑﺮاي ﺑﻘﯿﻪ ﺧﺮوﺟﯽ ﻫﺎ ﻫﻢ ﺑﻪ ﻫﻤﯿﻦ ﺻﻮرت ﺧﻮاﻫﺪ ﺑﻮد.

7)ﺻﻔﺤﻪ ﮐﻠﯿﺪ: اﯾﻦ ﺻﻔﺤﻪ ﮐﻠﯿﺪ ﺑﺮاي ﮐﻨﺘﺮل دﺳﺘﯽ 20 رﻟﻪ اﺳﺘﻔﺎده ﻣﯿﺸﻮد. 12 رﻟﻪ 16 آﻣﭙﺮ ﺑﺎﻻي دﺳﺘﮕﺎه ﻃﺒﻖ اﻋﺪاد روي ﺻﻔﺤﻪ ﮐﻠﯿﺪ ﮐﻨﺘﺮل ﻣﯿﺸﻮﻧﺪ. ﺑﺮاي ﮐﻨﺘﺮل 8 رﻟﻪ ﭘﺎﯾﯿﻦ اﺑﺘﺪا ﺑﺎﯾﺪ دﮐﻤﻪ PRG را ﺑﺰﻧﯿﺪ، دﮐﻤﻪ ﻫﺎي 9،10،11 و 12 ﺷﺮوع ﺑﻪ ﭼﺸﻤﮏ زدن ﺧﻮاﻫﻨﺪ ﮐﺮد، ﺑﺎ زدن دﮐﻤﻪ ﻫﺎي 1 ﺗﺎ 8 ﻣﯿﺘﻮاﻧﯿﺪ 8 رﻟﻪ ﭘﺎﯾﯿﻦ را دﺳﺘﯽ ﮐﻨﺘﺮل ﮐﻨﯿﺪ.

8) ورودي دﯾﺠﯿﺘﺎل Z: در ﻗﺴﻤﺖ زﯾﺮﯾﻦ دﺳﺘﮕﺎه 8 ﻋﺪد ورودي دﯾﺠﯿﺘﺎل وﺟﻮد دارد. 4 ﺗﺮﻣﯿﻨﺎل اول از ﺳﻤﺖ ﭼﭗ ZA در ﺣﺎﻟﺖ Active Low (ﻓﻌﺎل ﺑﺎ GND) و 4 ﺗﺮﻣﯿﻨﺎل ﺑﻌﺪي ZB در ﺣﺎﻟﺖ Active High (ﻓﻌﺎل ﺑﺎ +24 وﻟﺖ) ﻣﯿﺒﺎﺷﺪ.
9) ﮐﺎﻧﮑﺘﻮر ﺷﺒﮑﻪ ﺑﺎس: ﺑﺮاي اﺗﺼﺎل ﺑﻪ ﺷﺒﮑﻪ ﺑﺎس ﻣﺠﺰا از ﮐﺎﻧﮑﺘﻮر ﻫﺎي رﯾﻠﯽ ﮐﻨﺎر، ﻣﯿﺘﻮاﻧﯿﺪ از اﯾﻦ ﮐﺎﻧﮑﺘﻮر ﻧﯿﺰ اﺳﺘﻔﺎده ﮐﻨﯿﺪ.

10) درﮔﺎه ﺷﺒﮑﻪ (LAN): ﯾﮏ ﻋﺪد ﮐﺎﻧﮑﺘﻮر RJ45 ﺑﺮاي اﺗﺼﺎل ﺑﻪ ﺻﻮرت ﺳﯿﻤﯽ ﺑﻪ ﺷﺒﮑﻪ LAN ﺗﻌﺒﯿﻪ ﺷﺪه اﺳﺖ. در ﺻﻮرﺗﯽ ﮐﻪ ﺗﻨﻈﯿﻤﺎت اﺗﺼﺎل را در ﺣﺎﻟﺖ Default ﯾﺎ ETH ﻗﺮار دﻫﯿﺪ، اﯾﻦ درﮔﺎه ﻗﺎﺑﻞ اﺳﺘﻔﺎده ﺧﻮاﻫﺪ ﺑﻮد.

11) ﻫﺎب USB: 3 ﻋﺪد ﭘﻮرت USB ﺑﺮاي اﻋﻤﺎل ﺗﻨﻈﯿﻤﺎت ﺗﺨﺼﺼﯽ ﺳﯿﺴﺘﻢ.

12) ﺧﺮوﺟﯽ ﻫﺎي 16 آﻣﭙﺮ: در اﯾﻦ ﻗﺴﻤﺖ ﺧﺮوﺟﯽ ﻫﺎي 4 ﺗﺎ 12 ﺑﻪ ﺻﻮرت 3 ﺗﺎﯾﯽ داراي ورودي اﺷﺘﺮاﮐﯽ ﻫﺴﺘﻨﺪ.

یعنی 6-4 i ورودی رله های 4 5 6 میباشند و به همین صورت تا 12.

13) ﺧﺮوﺟﯽ ﻫﺎي 16 آﻣﭙﺮ اﯾﺰوﻟﻪ: 3 ﺧﺮوﺟﯽ اول دﺳﺘﮕﺎه ﺑﻪ ﺻﻮرت اﯾﺰوﻟﻪ و ﺗﻔﮑﯿﮏ ﺷﺪه ﻣﯿﺒﺎﺷﺪ. ﻫﺮ رﻟﻪ ورودي و ﺧﺮوﺟﯽ ﻣﺠﺰا دارد.
14) ﻣﻨﺎﻓﺬ ﻫﻮا: دﺳﺘﮕﺎه ﻫﺎي اﻟﮑﺘﺮوﻧﯿﮑﯽ ﺑﻪ ﺻﻮرت ذاﺗﯽ ﮔﺮﻣﺎ اﯾﺠﺎد ﻣﯿﮑﻨﻨﺪ. اﯾﻦ ﻣﻨﺎﻓﺬ ﺑﺮاي ﺗﻬﻮﯾﻪ و ﺧﻨﮏ ﺷﺪن دﺳﺘﮕﺎه، ﺑﻪ ﻣﻨﻈﻮر اﻓﺰاﯾﺶ ﻃﻮل ﻋﻤﺮ دﺳﺘﮕﺎه ﺗﻌﺒﯿﻪ ﺷﺪه اﺳﺖ.

راه اﻧﺪازي اوﻟﯿﻪ:
ﺑﺮاي راه اﻧﺪازي و اﺗﺼﺎل HSB ﺑﻪ ﺷﺒﮑﻪ اﺑﺘﺪا ﺑﺎﯾﺪ ﮐﻠﯿﻪ ﻣﺎژول ﻫﺎ ﻏﯿﺮ از HSB ﻣﺘﺼﻞ ﺑﻪ ﺷﺒﮑﻪ ﺑﺎﺷﻨﺪ و Subnet ID و Device ID آﻧﻬﺎ ﺗﻨﻈﯿﻢ ﺷﺪه ﺑﺎﺷﺪ (ﻋﺪم وﺟﻮد ID ﺗﮑﺮاري ﺑﻪ دﻟﯿﻞ ﺗﺪاﺧﻞ). ﺳﭙﺲ ﻣﯿﺘﻮاﻧﯿﺪ HSB را ﺑﻪ ﺷﺒﮑﻪ ﻣﺘﺼﻞ ﮐﻨﯿﺪ.

ﭘﺲ از اﺗﺼﺎل 1 ﺑﺎر ﺑﺎ زدن دﮐﻤﻪ PRG دﮐﻤﻪ ﺑﻪ ﺣﺎﻟﺖ ﭼﺸﻤﮏ زن ﻣﯿﺮود. اﮐﻨﻮن ﺑﺎ ﻧﮕﻪ
داﺷﺘﻦ دﮐﻤﻪ 3 دﺳﺘﮕﺎه راه اﻧﺪازي ﻣﺠﺪد ﺧﻮاﻫﺪ ﺷﺪ.
ﺑﺮاي ﺷﻨﺎﺳﺎﯾﯽ دﺳﺘﮕﺎه ﻫﺎي ﻣﻮﺟﻮد ﺗﻮﺳﻂ HSB ﻫﺮ ﻣﺎژول ﺑﺎﯾﺪ ﯾﮏ ﻓﻌﺎﻟﯿﺖ ﺑﺮ روي ﺷﺒﮑﻪ اﻧﺠﺎم دﻫﺪ ﺗﺎ ﺑﻪHSB ﻣﻌﺮﻓﯽ ﺷﻮد. ﺑﺮاي ﻣﺜﺎل ﯾﮏ ﮐﺎﻧﺎل از رﻟﻪ ﻫﺮ ﻣﺎژول روﺷﻦ ﯾﺎ ﺧﺎﻣﻮش ﺷﻮد، در ﻣﺎژول ﻫﺎي Z ﯾﮑﯽ از ورودي ﻫﺎ ﺗﺤﺮﯾﮏ ﺷﻮد ﯾﺎ ﺳﻨﺴﻮر ﻫﺎ ﯾﮏ داده ﺑﺮ روي ﺷﺒﮑﻪ ارﺳﺎل ﮐﻨﻨﺪ. ﺑﺮاي ﺷﻨﺎﺳﺎﯾﯽ و ذﺧﯿﺮه ﻫﺮ ﻣﺎژول 15 ﺛﺎﻧﯿﻪ زﻣﺎن ﻧﯿﺎز اﺳﺖ. ﯾﻌﻨﯽ ﭘﺲ از ﺗﺤﺮﯾﮏ ﯾﮏ ﻣﺎژول ﺑﺎﯾﺪ 15 ﺛﺎﻧﯿﻪ ﺑﻪHSB زﻣﺎن ﺑﺪﻫﯿﺪ و ﺑﻌﺪ ﻣﺎژول ﺑﻌﺪي را ﺑﺮاي ﺷﻨﺎﺳﺎﯾﯽ ﺗﺤﺮﯾﮏ ﮐﻨﯿﺪ.
در ﺑﯿﻦ ﻣﺎژول ﻫﺎي ﺷﺒﮑﻪ H-BUS ﺳﯿﺴﺘﻢ ﺻﻮﺗﯽ (H-Audio) و ﻣﺎژول SMS ﺑﺮاي HSB ﻗﺎﺑﻞ ﺷﻨﺎﺳﺎﯾﯽ ﻧﯿﺴﺘﻨﺪ. ﺑﺮاي ﮐﻨﺘﺮل اﯾﻦ 2 ﻣﺎژول از ﻃﺮﯾﻖ HSB ﺑﺎﯾﺪ از ﻃﺮﯾﻖ ﯾﮏ ﻣﺎژول راﺑﻂ اﯾﻦ ﮐﺎر را اﻧﺠﺎم دﻫﯿﺪ. ﺑﺮاي ﻣﺜﺎل ﯾﮏ رﻟﻪ ﺗﺤﺮﯾﮏ ﺷﻮد و از ﻃﺮﯾﻖ Smart cloud ﻓﺮﻣﺎن ارﺳﺎل SMS ﯾﺎ ﭘﺨﺶ ﻓﺎﯾﻞ ﺻﻮﺗﯽ ﺑﺮﻧﺎﻣﻪ دﻫﯽ و اﺟﺮا ﺷﻮد.

2 ﻧﺮم اﻓﺰار:

2-1 اﭘﻠﯿﮑﯿﺸﻦ ﺗﺤﺖ وب: HSB ﯾﮏ دﺳﺘﮕﺎه ﮐﻨﺘﺮل ﻓﻮق اﻟﻌﺎده ﺑﺎ اﻣﮑﺎﻧﺎت و دﺳﺘﺮﺳﯽ ﺑﯽ ﻧﻈﯿﺮ اﺳﺖ. ﯾﮑﯽ از روش ﻫﺎي دﺳﺘﺮﺳﯽ و ﺑﺮﻧﺎﻣﻪ دﻫﯽ ﺑﻪ اﯾﻦ ﻣﺎژول از ﻃﺮﯾﻖ اﭘﻠﯿﮑﯿﺸﻦ ﺗﺤﺖ وب اﺳﺖ. اﯾﻦ ﻣﺤﯿﻂ ﺑﺪون ﻧﯿﺎز ﺑﻪ دارا ﺑﻮدن ﺳﺨﺖ اﻓﺰار ﻣﻨﺤﺼﺮ ﺑﻪ ﻓﺮدي اﻣﮑﺎن ﮐﺎرﮐﺮد ﺑﺮ روي ﺗﻤﺎم ﮔﻮﺷﯽ ﻫﺎﯾﯽ ﮐﻪ اﻣﮑﺎن ﺑﺎز ﮐﺮدن ﻣﺮورﮔﺮ وب را دارﻧﺪ اﻣﮑﺎن ﭘﺬﯾﺮ اﺳﺖ. ﻫﻤﭽﻨﯿﻦ از ﻃﺮﯾﻖ ﻟﭗ ﺗﺎپ ﯾﺎ ﮐﺎﻣﭙﯿﻮﺗﺮ ﻣﯿﺘﻮان ﺑﻪ آن ﻣﺘﺼﻞ ﺷﺪ و از اﯾﻦ ﻣﺤﯿﻂ اﺳﺘﻔﺎده ﮐﺮد. HSB داري ﯾﮏRSIP داﺧﻠﯽ ﻣﯿﺒﺎﺷﺪ ﮐﻪ ﻓﻘﻂ ﺑﻪ ﺻﻮرت ﺳﯿﻤﯽ ﻣﯿﺸﻮد ﺑﻪ آن ﻣﺘﺼﻞ ﺷﺪ. ﺑﺮاي راه اﻧﺪازي اوﻟﯿﻪ HSB ﺑﻪ وﺳﯿﻠﻪ ﯾﮏ ﮐﺎﺑﻞ LAN از ﻃﺮﯾﻖ درﮔﺎه Ethernet دﺳﺘﮕﺎه را ﺑﻪ ﯾﮏ ﻣﻮدم ﻣﺘﺼﻞ ﮐﻨﯿﺪ. ﺑﺎ ﺑﺎز ﮐﺮدن ﻣﺮورﮔﺮ در ﻗﺴﻤﺖ URL آدرس 192.168.1.100:8080 را وارد ﮐﻨﯿﺪ. ﺗﻮﺟﻪ ﮐﻨﯿﺪ ﮐﻪ رﻧﺞ آي ﭘﯽ ﻣﻮدم x.192.168.1 ﺑﺎﺷﺪ. username و password ورود admin ﻣﯿﺒﺎﺷﺪ.

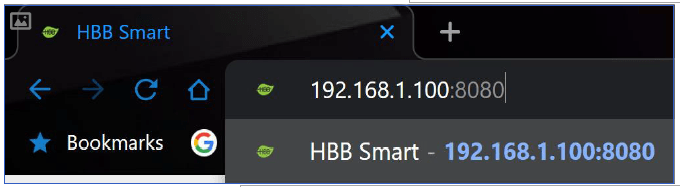

***درﺻﻮرﺗﯽ ﮐﻪ ﻣﯿﺨﻮاﻫﯿﺪ ﮐﻨﺘﺮل را ﺑﻪ ﺻﻮرت اﯾﻨﺘﺮﻧﺘﯽ ﮐﻨﺘﺮل ﮐﻨﯿﺪ، ﭘﺲ از ﺧﺮﯾﺪ آي ﭘﯽ اﺳﺘﺎﺗﯿﮏ از اﭘﺮاﺗﻮر ﯾﺎISP ﺷﺒﮑﻪ، ﻣﻮدم را روي آي ﭘﯽ دﺳﺘﮕﺎه Port forward ﮐﻨﯿﺪ. آي ﭘﯽ دﺳﺘﮕﺎه ﺑﻪ ﺻﻮرت ﺛﺎﺑﺖ192.168.1.100 ﻣﯿﺒﺎﺷﺪ و ﻗﺎﺑﻞ ﺗﻐﯿﯿﺮ ﻧﯿﺴﺖ.

ﺑﺎ وارد ﮐﺮدن اﻃﻼﻋﺎت ورود ﺻﻔﺤﻪ زﯾﺮ را ﻣﺸﺎﻫﺪه ﺧﻮاﻫﯿﺪ ﻧﻤﻮد.

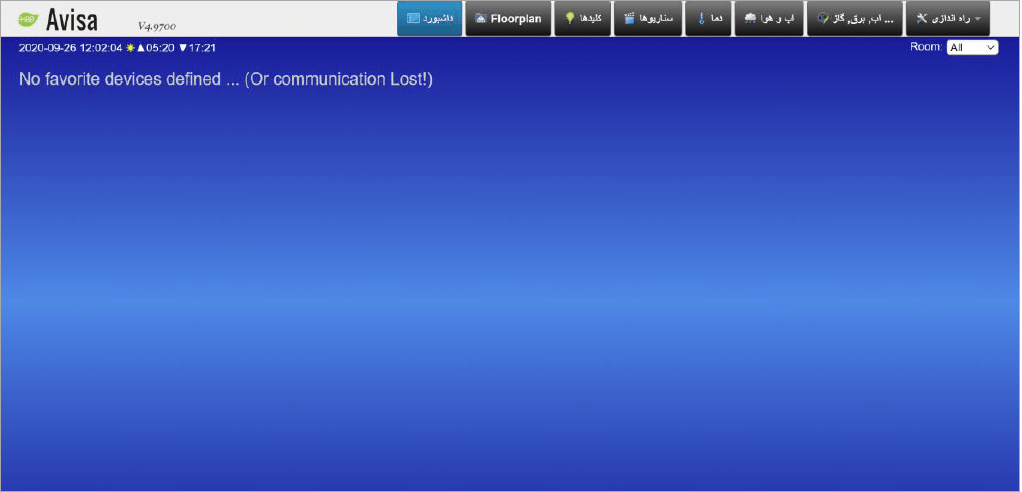

اﯾﻦ ﺻﻔﺤﻪ داﺷﺒﻮرد اﺻﻠﯽ ﻣﯿﺒﺎﺷﺪ ﮐﻪ ﺗﺠﻬﯿﺰات و ﺳﻨﺎرﯾﻮ ﻫﺎي ﺑﺮﮔﺰﯾﺪه (ﺳﺘﺎره دار) ﺑﻪ اﯾﻦ ﻗﺴﻤﺖ ﻣﻨﺘﻘﻞ
ﻣﯿﺸﻮﻧﺪ.

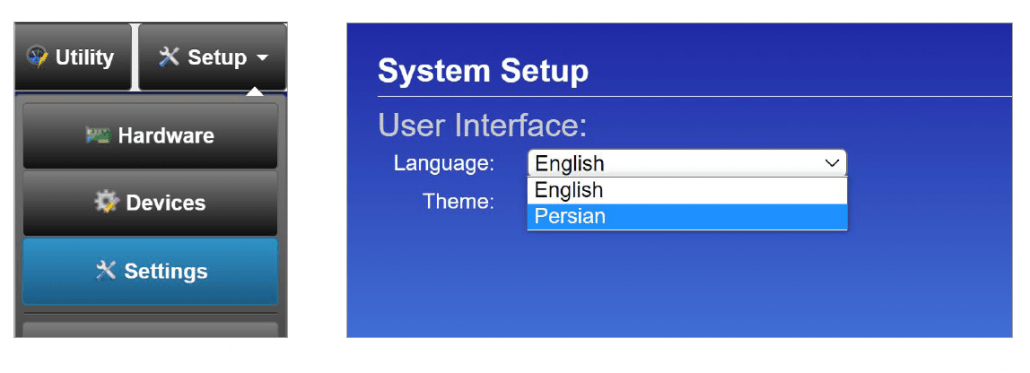

اﯾﻦ ﻣﺤﯿﻂ در اﺑﺘﺪا ﺑﺎ زﺑﺎن اﻧﮕﻠﯿﺴﯽ ﻧﻤﺎﯾﺶ داده ﻣﯿﺸﻮد. ﺑﺮاي ﻓﺎرﺳﯽ ﮐﺮدن ﻣﺤﯿﻂ اپ اﺑﺘﺪا ﺑﻪ ﻣﻨﻮي setup ﺑﺮوﯾﺪ و در ﻗﺴﻤﺖ settings ﺗﻨﻈﯿﻤﺎت Language را ﺑﻪ زﺑﺎن Persian ﺗﻐﯿﯿﺮ دﻫﯿﺪ.

اﮐﻨﻮن اﮐﺜﺮ ﻗﺴﻤﺖ ﻫﺎي اپ ﻓﺎرﺳﯽ ﺧﻮاﻫﺪ ﺷﺪ.

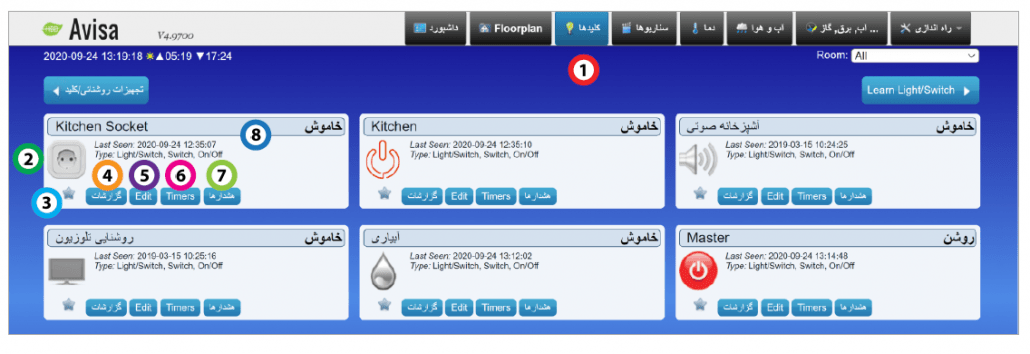

1) ﮐﻠﯿﺪﻫﺎ: اوﻟﯿﻦ ﻣﺮﺣﻠﻪ ﺑﺮاي ﺷﺮوع ﮐﻨﺘﺮل ﺳﯿﺴﺘﻢ اﻧﺘﺨﺎب ﺗﺠﻬﯿﺰات ﻣﻮرد ﻧﻈﺮﺗﺎن اﺳﺖ. در ﻣﻨﻮي ﮐﻠﯿﺪﻫﺎ ﻣﯿﺘﻮاﻧﯿﺪ ﮐﻠﯿﻪ ﺗﺠﻬﯿﺰات ﻣﻮﺟﻮد ﺑﺮ روي ﺷﺒﮑﻪ H-BUS را ﻣﺸﺎﻫﺪه ﮐﻨﯿﺪ. ﻫﺮ ﯾﮏ از ﺗﺠﻬﯿﺰات داراي ﯾﮏ ﻣﻨﻮ ﻣﺠﺰا ﻫﺴﺘﻨﺪ.
2) ﮐﻠﯿﺪ ﺗﺠﻬﯿﺰ: ﻫﺮ ﺗﺠﻬﯿﺰ را ﺑﻪ وﺳﯿﻠﻪ اﯾﻦ دﮐﻤﻪ ﻣﯿﺘﻮاﻧﯿﺪ روﺷﻦ ﯾﺎ ﺧﺎﻣﻮش ﮐﻨﯿﺪ. ﺑﺎ ﻓﺸﺮدن اﯾﻦ دﮐﻤﻪ در ﻫﺮ ﺣﺎﻟﺘﯽ رﻧﮓ آن ﺗﻐﯿﯿﺮ ﺧﻮاﻫﺪ ﮐﺮد.
3) ﺳﺘﺎره: در ﺻﻮرﺗﯽ ﮐﻪ از ﺗﺠﻬﯿﺰي اﺳﺘﻔﺎده ﻣﮑﺮر دارﯾﺪ ﺑﺎز زدن اﯾﻦ ﺳﺘﺎره ﻣﯿﺘﻮاﻧﯿﺪ اﯾﻦ ﺗﺠﻬﯿﺰ را ﺑﻪ ﻣﻨﻮ داﺷﺒﻮرد ﻣﻨﺘﻘﻞ ﮐﻨﯿﺪ ﺗﺎ دﺳﺘﺮﺳﯽ ﺑﯿﺸﺘﺮي داﺷﺘﻪ ﺑﺎﺷﯿﺪ.

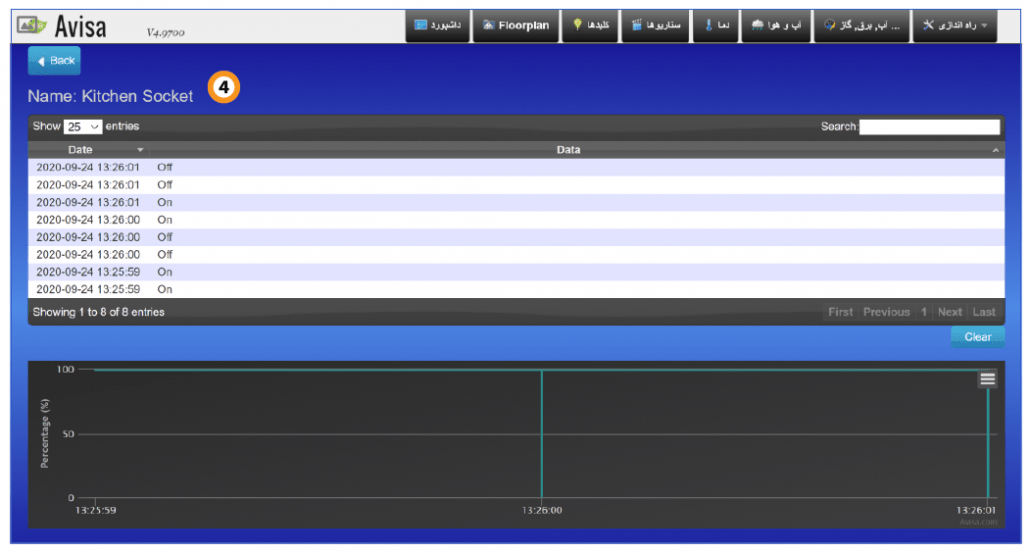

4) ﮔﺰارﺷﺎت: ﻫﺮ ﺗﺠﻬﯿﺰ داراي ﻣﻨﻮ ﺗﺎرﯾﺨﭽﻪ ﻣﯿﺒﺎﺷﺪ ﮐﻪ ﺑﺎ ﻧﺎم ﮔﺰارﺷﺎت ﻟﺤﺎظ ﺷﺪه اﺳﺖ. در اﯾﻦ ﻗﺴﻤﺖ ﻣﯿﺘﻮاﻧﯿﺪ روﺷﻦ ﯾﺎ ﺧﺎﻣﻮش ﺷﺪن ﺗﺠﻬﯿﺰ را ﺑﺎ زﻣﺎن و ﺗﺎرﯾﺦ دﻗﯿﻖ ﻣﺸﺎﻫﺪه ﮐﻨﯿﺪ. در ﺻﻮرﺗﯽ ﮐﻪ ﺗﺠﻬﯿﺰ ﻣﺮﺑﻮط ﺑﻪ ﻣﺎژوﻟﯽ ﺑﺎﺷﺪ ﮐﻪ ﺑﯿﺶ از 30 دﻗﯿﻘﻪ از اﺗﺼﺎل آن ﺑﻪHSB ﻧﮕﺬﺷﺘﻪ ﺑﺎﺷﺪ، اﻣﮑﺎن ﮔﺰارش ﮔﯿﺮي از آن وﺟﻮد ﻧﺨﻮاﻫﺪ داﺷﺖ.

5) Edit: در اﯾﻦ ﻣﻨﻮ ﻣﯿﺘﻮاﻧﯿﺪ ﺗﻨﻈﯿﻤﺎت ﻣﺮﺑﻮط ﺑﻪ ﺗﺠﻬﯿﺰ را اﻧﺠﺎم دﻫﯿﺪ ﯾﺎ ﺗﻌﺮﯾﻒ ﮐﻨﯿﺪ. آﯾﮑﻮن ﻫﺎ ﺑﻪ ﺻﻮرت ﭘﯿﺸﻔﺮض ﺗﻌﺮﯾﻒ ﺷﺪه اﻧﺪ و ﺷﻤﺎ ﺑﺎﯾﺪ ﺑﺮ اﺳﺎس اﺗﺼﺎﻻت ﺗﺠﻬﯿﺰات ﻣﻮﺟﻮد در ﻣﻨﻮ را ﺗﻐﯿﯿﺮ دﻫﯿﺪ.

در ﻗﺴﻤﺖ Name ﻧﺎم ﺗﺠﻬﯿﺰ، در ﻗﺴﻤﺖ Switch Type ﻧﻮع ﺗﺠﻬﯿﺰ ﮐﻪ ﻣﯿﺘﻮاﻧﺪ ﮐﻠﯿﺪ، ﺳﻨﺴﻮر، دﯾﻤﺮ ﯾﺎ ﻫﺮ ﻧﻮع دﯾﮕﺮي ﺑﺎﺷﺪ. ﺑﻪ وﺳﯿﻠﻪ Delay ﻫﺎ ﻣﯿﺘﻮاﻧﯿﺪ در روﺷﻦ ﯾﺎ ﺧﺎﻣﻮش ﺷﺪن ﺗﺠﻬﯿﺰ ﺗﺎﺧﯿﺮ اﯾﺠﺎد ﮐﻨﯿﺪ. در ﺑﺨﺶ Description در ﺻﻮرت ﻧﯿﺎز ﻣﯿﺘﻮاﻧﯿﺪ اﮔﺮ ﺗﻮﺿﯿﺤﯽ در ﻣﻮرد ﺗﺠﻬﯿﺰ ﻧﯿﺎز اﺳﺖ اﺿﺎﻓﻪ ﮐﻨﯿﺪ. ﺑﺎ زدن دﮐﻤﻪ ذﺧﯿﺮه

ﺗﻐﯿﯿﺮات اﻧﺠﺎم ﺷﺪه ﻧﻬﺎﯾﯽ ﻣﯿﺸﻮد. در ﺻﻮرت زدن Delete اﯾﻦ ﺗﺠﻬﯿﺰ از ﺷﺒﮑﻪ ﺣﺬف ﻣﯿﺸﻮد و ﺑﺮاي اﺿﺎﻓﻪ ﮐﺮدن ﻣﺠﺪد ﺑﺎﯾﺪ ﮐﻞ ﺳﯿﺴﺘﻢ رﯾﺴﺖ ﺷﻮد.

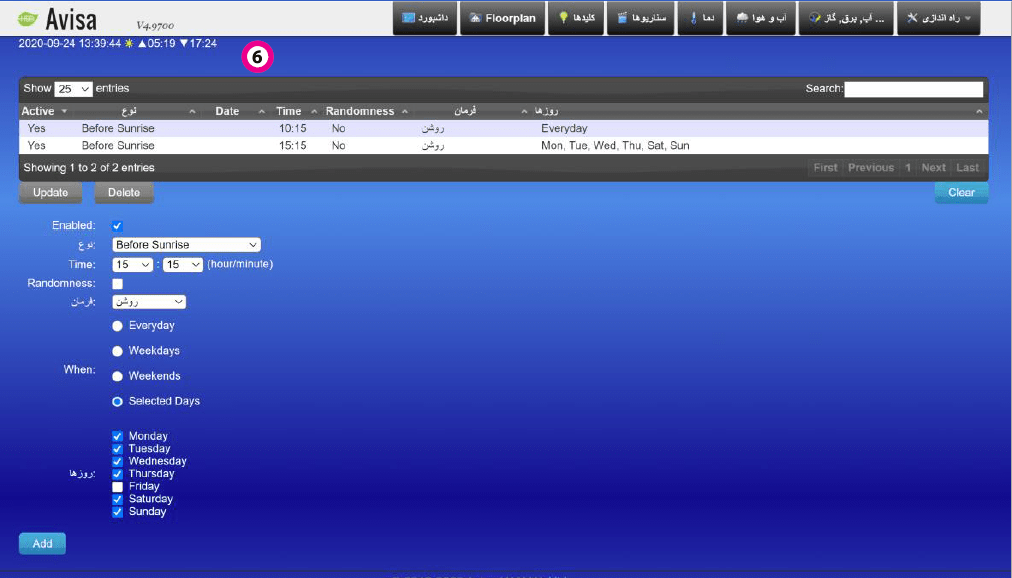

6) Timers: در اﯾﻦ ﻣﻨﻮ ﻣﯿﺘﻮاﻧﯿﺪ ﺑﺮاي ﻫﺮ ﺗﺠﻬﯿﺰ ﭼﻨﺪﯾﻦ ﺑﺮﻧﺎﻣﻪ زﻣﺎﻧﯽ ﻣﺘﻔﺎوت ﺑﺮاي روﺷﻦ و ﺧﺎﻣﻮش ﺷﺪن اﺿﺎﻓﻪ ﮐﻨﯿﺪ.

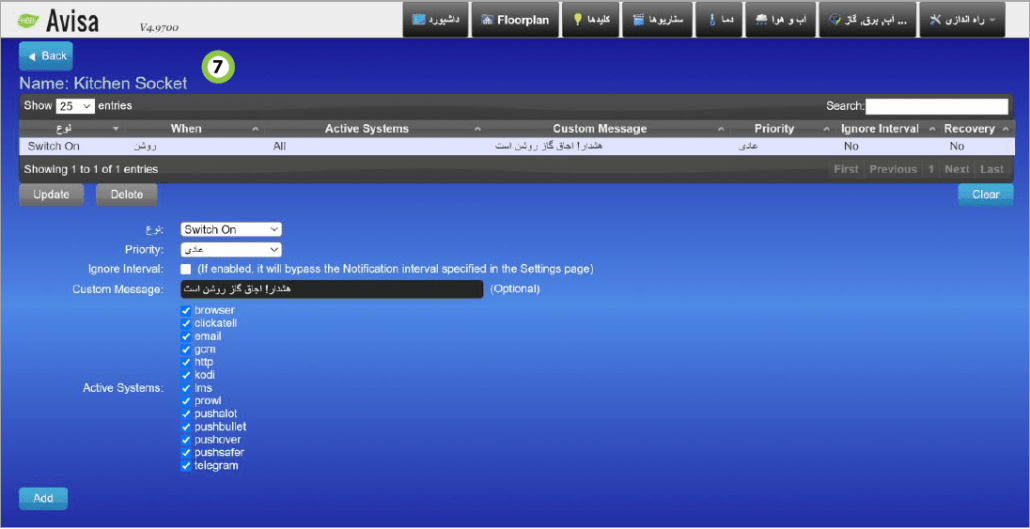

7) ﻫﺸﺪارﻫﺎ: ﻣﯿﺘﻮاﻧﯿﺪ در ﺻﻮرﺗﯽ ﮐﻪ ﺗﺠﻬﯿﺰ ﻣﻮرد ﻧﻈﺮ روﺷﻦ ﯾﺎ ﺧﺎﻣﻮش ﺷﺪ ﯾﺎ اﮔﺮ ﺳﻨﺴﻮر ﺑﺎﺷﺪ ﺗﺤﺮﯾﮏ ﺷﻮد، ﭘﯿﺎﻣﯽ ﺑﺮاي ﺷﻤﺎ ارﺳﺎل ﮔﺮدد. اي ﻗﺎﺑﻠﯿﺖ از ﻃﺮﯾﻖ ﺳﺮوﯾﺲ ﻫﺎي ﻣﺘﻔﺎوت ﻗﺎﺑﻞ اﺳﺘﻔﺎده اﺳﺖ.

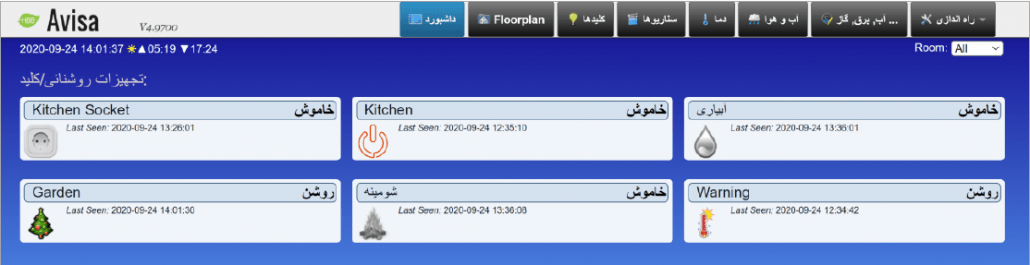

اﮔﺮ در ﻣﻨﻮ ﮐﻠﯿﺪﻫﺎ ﺗﺠﻬﯿﺰي را ﺳﺘﺎره دار ﮐﺮده ﺑﺎﺷﯿﺪ ﺑﺎ ﺑﺎزﮔﺸﺖ ﺑﻪ ﻣﻨﻮ داﺷﺒﻮرد آﻧﻬﺎ را ﻣﺸﺎﻫﺪه ﺧﻮاﻫﯿﺪ ﻧﻤﻮد.

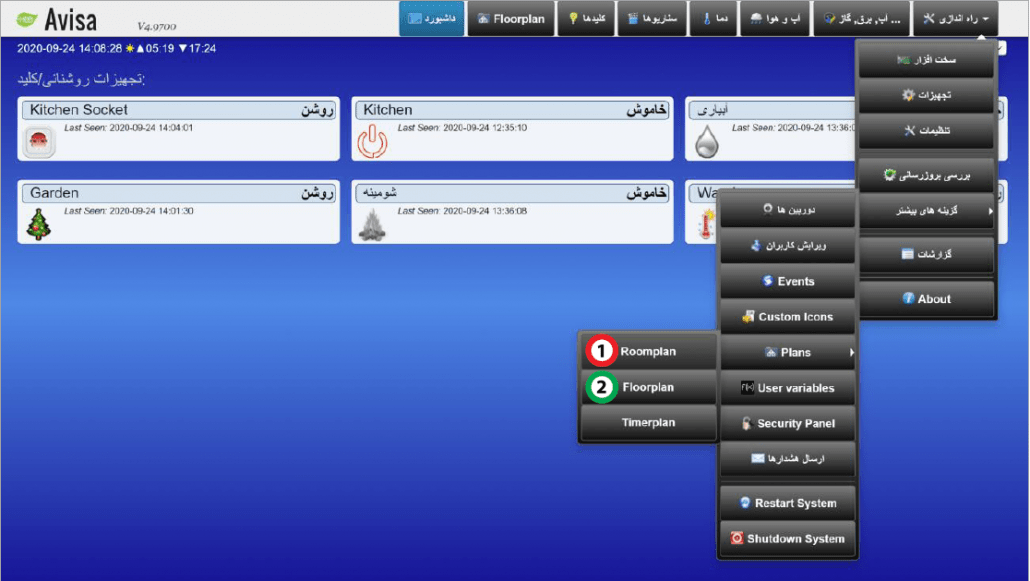

ﭘﺲ از ﺗﻨﻈﯿﻢ ﺗﺠﻬﯿﺰات ﻣﻮﺟﻮد ﻧﻮﺑﺖ ﺑﻪ ﺑﺮﻧﺎﻣﻪ دﻫﯽ ﺑﻪ ﺻﻮرت دﺳﺘﻪ اي ﻣﯿﺮﺳﺪ. ﺑﺎ ورود ﺑﻪ ﻣﻨﻮ راه اﻧﺪازي ﮔﺰﯾﻨﻪ ﻫﺎي ﺑﯿﺸﺘﺮ < Plans 3 ﮔﺰﯾﻨﻪ ﻣﺸﺎﻫﺪه ﻣﯿﮑﻨﯿﺪ. ﺗﻨﻬﺎ 2 ﮔﺰﯾﻨﻪ اول ﻣﻮرد ﻧﯿﺎز ﻣﺎ ﺧﻮاﻫﻨﺪ ﺑﻮد.

1) Roomplan: در اﯾﻦ ﻣﻨﻮ ﻣﯿﺘﻮاﻧﯿﺪ اﺗﺎق ﻫﺎي ﻣﺮﺑﻮط ﺑﻪ ﻫﺮ ﻃﺒﻘﻪ ﯾﺎ ﻗﺴﻤﺖ ﺧﺎﻧﻪ را ﻣﺠﻬﺰ ﮐﻨﯿﺪ. در اﯾﻦ ﻣﻨﻮ ﺑﺎﯾﺪ ﺑﺎ اﺿﺎﻓﻪ ﮐﺮدن اﺗﺎق ﻫﺎي ﻣﺨﺘﻠﻒ، ﺗﺠﻬﯿﺰات ﻣﻮﺟﻮد در ﻟﯿﺴﺖ ﮐﻠﯿﺪﻫﺎ را دﺳﺘﻪ ﺑﻨﺪي ﮐﻨﯿﺪ.

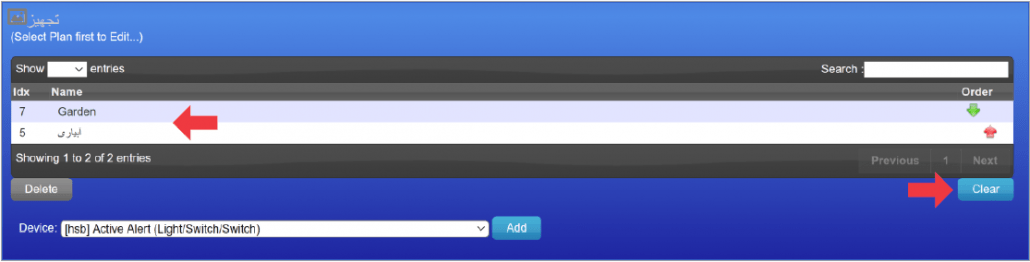

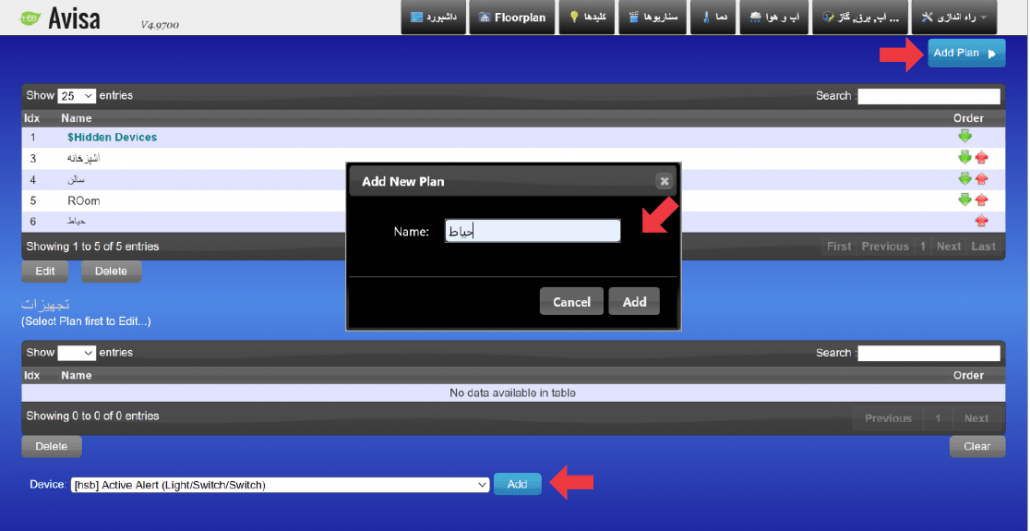

اﺑﺘﺪا ﺑﺎ زدن دﮐﻤﻪ Add Plan ﺻﻔﺤﻪ Add new plan ﺑﺎز ﺧﻮاﻫﺪ ﺷﺪ. ﺑﺎ ﻧﻮﺷﺘﻦ ﯾﮏ ﻧﺎم اﺗﺎق ﻣﻮرد ﻧﻈﺮ را ﻣﺘﻤﺎﯾﺰ ﻣﯿﮑﻨﯿﺪ. ﺑﺎ زدن دﮐﻤﻪ Add اﺗﺎق در ﻟﯿﺴﺖ ﺑﺎﻻ ﻣﺸﺎﻫﺪه ﺧﻮاﻫﺪ ﺷﺪ. ﺑﺎ ﯾﮏ ﺑﺎر زدن روي اﺗﺎق ﻣﯿﺘﻮاﻧﯿﺪ ﺑﺎ اﺳﺘﻔﺎده از ﺟﺪول ﭘﺎﯾﯿﻨﯽ ﺗﺠﻬﯿﺰات را اﺿﺎﻓﻪ ﮐﻨﯿﺪ. از ﻗﺴﻤﺖ Device ﺑﺎ زدن دﮐﻤﻪ Add ﻣﯿﺘﻮاﻧﯿﺪ ﺗﺠﻬﯿﺰ ﻣﻮرد ﻧﯿﺎز را ﺑﻪ اﺗﺎق ﻣﻮرد ﻧﻈﺮ اﺿﺎﻓﻪ ﮐﻨﯿﺪ.

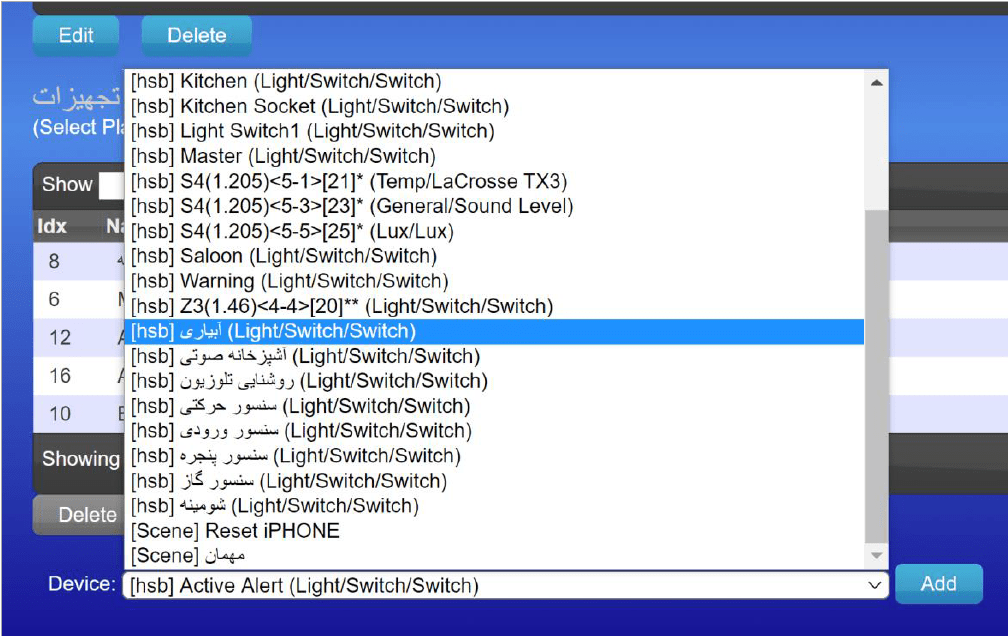

در ﺻﻮرﺗﯽ ﮐﻪ در ﻣﻨﻮ ﮐﻠﯿﺪﻫﺎ ﺑﺮاي ﺗﺠﻬﯿﺰي ﻧﺎﻣﯽ اﻧﺘﺨﺎب ﮐﺮده ﺑﺎﺷﯿﺪ ﻣﯿﺘﻮاﻧﯿﺪ در اﯾﻦ ﻣﻨﻮ آن را ﻣﺸﺎﻫﺪه و اﻧﺘﺨﺎب ﮐﻨﯿﺪ.

2) Floorplan: ﭘﺲ از ﺗﺠﻬﯿﺰ اﺗﺎق ﻫﺎ، ﻧﻮﺑﺖ ﺑﻪ ﻣﺪﯾﺮﯾﺖ Floor ﯾﺎ ﻣﺤﯿﻂ ﻣﯿﺮﺳﺪ.

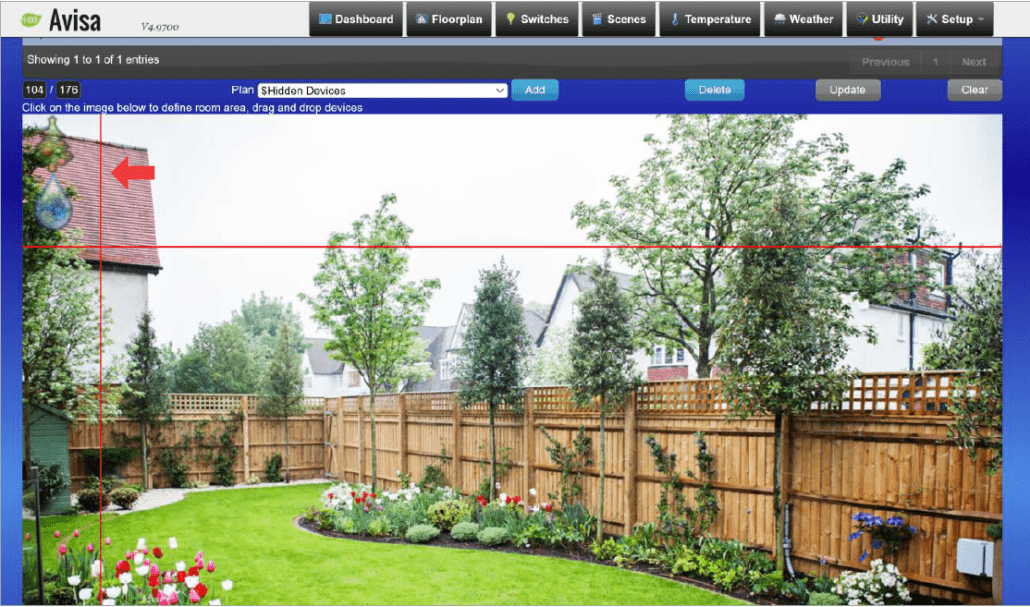

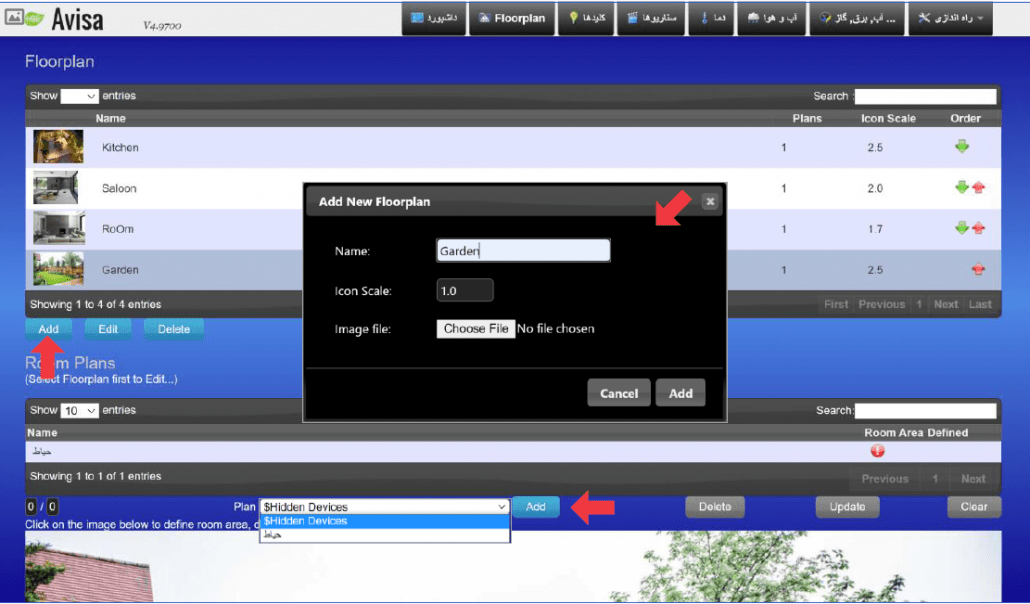

ﺑﺎ زدن دﮐﻤﻪ Add ﺻﻔﺤﻪ Add new floorplan ﺑﺎز ﻣﯿﺸﻮد. ﻧﺎم ﺟﺪﯾﺪ، ﺳﺎﯾﺰ آﯾﮑﻮن ﻫﺎ و ﭘﺲ زﻣﯿﻨﻪ از اﯾﻦ ﻗﺴﻤﺖ ﻗﺎﺑﻞ اﻧﺘﺨﺎب ﺧﻮاﻫﺪ ﺑﻮد. ﭘﺲ از اﻧﺘﺨﺎب و ذﺧﯿﺮه، ﻧﺎم Floorplan را در ﺟﺪول ﻣﺸﺎﻫﺪه ﻣﯿﮑﻨﯿﺪ. ﺑﺎ اﻧﺘﺨﺎب ﻧﺎم در ﺟﺪول ﻋﮑﺲ ﭘﺲ زﻣﯿﻨﻪ اﻧﺘﺨﺎب ﺷﺪه در ﭘﺎﯾﯿﻦ ﺻﻔﺤﻪ ﻧﻤﺎﯾﺶ داده ﻣﯿﺸﻮد. ﺳﭙﺲ از ﻗﺴﻤﺖ Plan اﺗﺎﻗﯽ را ﮐﻪ در ﻣﻨﻮ Roomplan ﺗﺠﻬﯿﺰ ﮐﺮدﯾﻢ را اﺿﺎﻓﻪ ﻣﯿﮑﻨﯿﻢ.

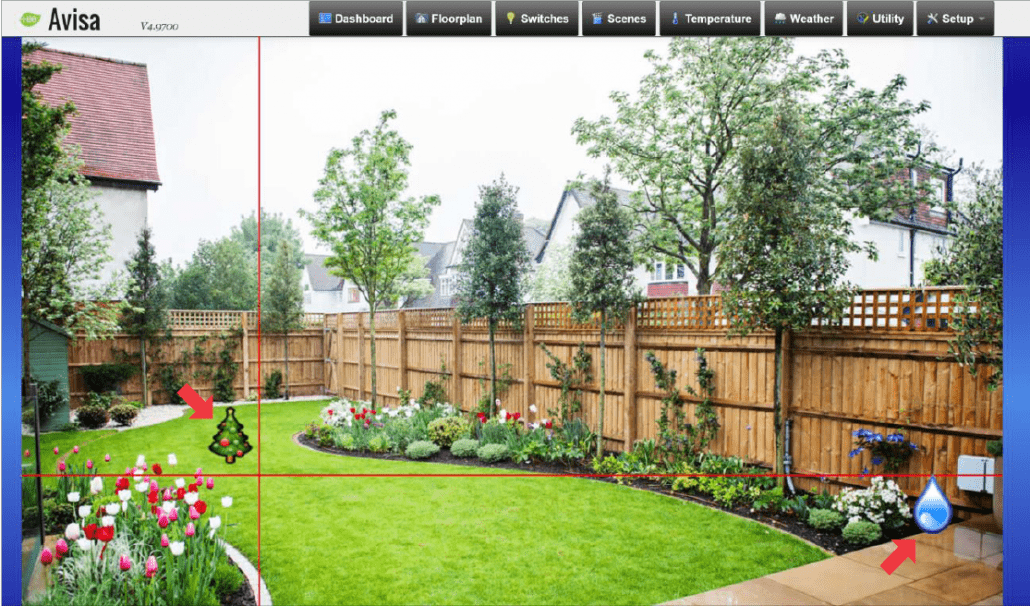

ﺑﻼﻓﺎﺻﻠﻪ، ﺗﺠﻬﯿﺰات ﺗﻨﻈﯿﻢ ﺷﺪه در آنRoomplan ﺑﻪ ﺻﻮرت ﮐﻢ رﻧﮓ در ﮔﻮﺷﻪ ﺗﺼﻮﯾﺮ ﻧﻤﺎﯾﺎن ﻣﯿﺸﻮﻧﺪ. اﮐﻨﻮن ﻣﯿﺘﻮاﻧﯿﺪ ﺑﺎ + ﻗﺮﻣﺰ روي ﺻﻔﺤﻪ آﯾﮑﻮن ﺗﺠﻬﯿﺰات را در ﻗﺴﻤﺖ ﻫﺎي ﻣﻮرد ﻧﻈﺮ ﻗﺮار دﻫﯿﺪ.

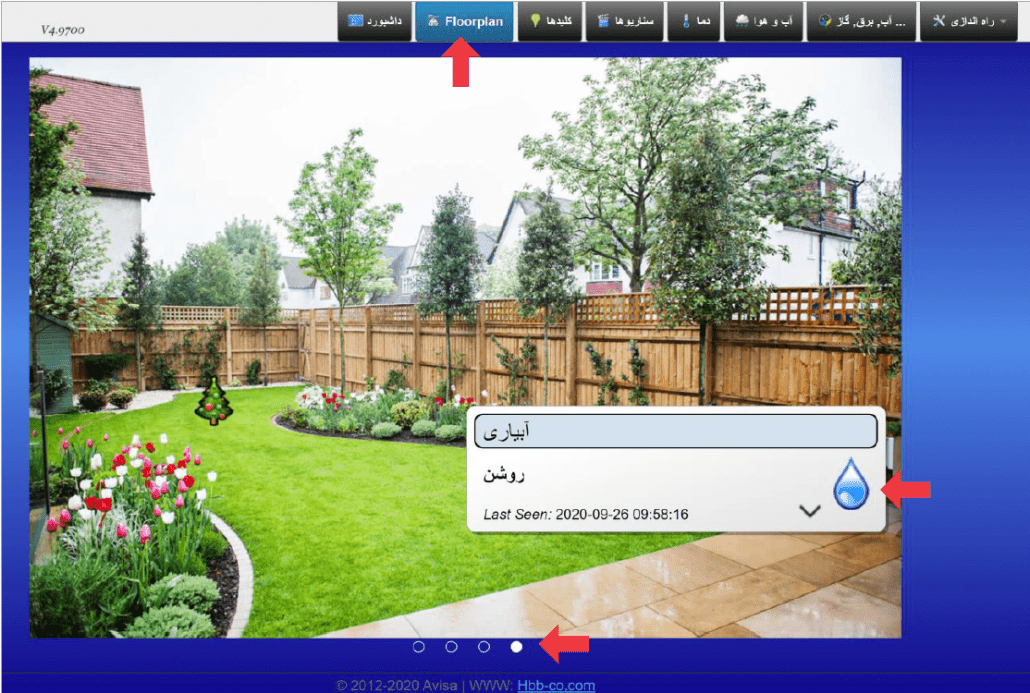

ﺣﺎل ﺑﺎ ﺑﺎزﮔﺸﺖ ﺑﻪ ﻣﻨﻮ Floorplan ﻣﯿﺘﻮاﻧﯿﺪ ﭘﻼن ﻫﺎﯾﯽ ﮐﻪ آﻣﺎده ﮐﺮدﯾﺪ را ﻣﺸﺎﻫﺪه ﮐﻨﯿﺪ و ﺗﺠﻬﯿﺰاﺗﯽ ﮐﻪ در آﻧﻬﺎ ﻗﺮار دادﯾﺪ را ﮐﻨﺘﺮل ﻧﻤﺎﯾﯿﺪ.

ﺑﺎز زدن ﺑﺮ روي دﮐﻤﻪ ﺗﺠﻬﯿﺰات ﻣﻮﺟﻮد در Floorplan آﯾﮑﻮن ﻫﺎ رﻧﮕﯽ ﻣﯿﺸﻮﻧﺪ و ﺗﺠﻬﯿﺰات روﺷﻦ و ﺧﺎﻣﻮش ﻣﯿﮕﺮدﻧﺪ. ﺑﺮاي اﻧﺘﺨﺎب ﺑﯿﻦ ﭘﻼن ﻫﺎﯾﯽ ﮐﻪ ﺗﻌﺮﯾﻒ ﮐﺮده اﯾﺪ ﺑﺎ زدن داﯾﺮه ﻫﺎي ﭘﺎﯾﯿﻦ ﺻﻔﺤﻪ ﻣﯿﺘﻮاﻧﯿﺪ ﺑﯿﻦ ﭘﻼن ﻫﺎي ﻣﻮﺟﻮد ﺣﺮﮐﺖ ﮐﻨﯿﺪ.
ﻣﻨﻮ ﺳﻨﺎرﯾﻮ ﻫﺎ:
ﻣﺎﻧﻨﺪ ﻫﻤﻪ ي ﺳﯿﺴﺘﻢ ﻫﺎي ﻫﻮﺷﻤﻨﺪ، اﯾﻦ ﺳﯿﺴﺘﻢ ﻧﯿﺰ ﻗﺎﺑﻠﯿﺖ ﺗﻌﺮﯾﻒ ﺳﻨﺎرﯾﻮ ﻫﺎي ﻣﺘﻨﻮﻋﯽ را ﺑﻪ ﮐﺎرﺑﺮ ﻣﯿﺪﻫﺪ.

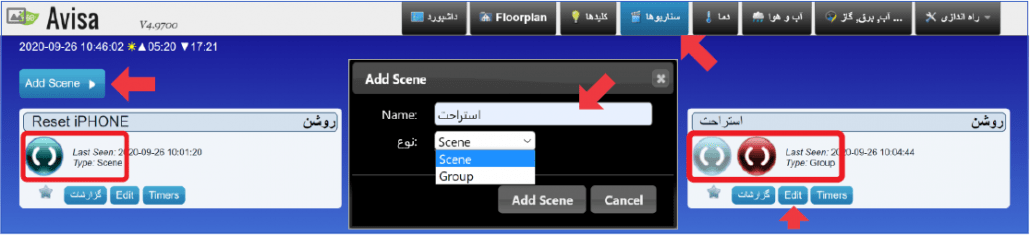

ﺑﺎ زدن دﮐﻤﻪ Add Scene ﺻﻔﺤﻪ ﺑﺎﻻ ﺑﺎز ﻣﯿﺸﻮد. ﭘﺲ از ورود ﻧﺎم ﻣﯿﺘﻮاﻧﯿﺪ ﻧﻮع ﺳﻨﺎرﯾﻮ را ﻣﺸﺨﺺ ﮐﻨﯿﺪ. در ﻧﻮع Scene ﺷﻤﺎ ﺗﺠﻬﯿﺰات ﻣﺸﺨﺺ ﺷﺪه در داﺧﻞ ﺳﻨﺎرﯾﻮ را ﻣﯿﺘﻮاﻧﯿﺪ ﺑﺮاي 1 ﻋﻤﻞ ﺑﻪ ازاي ﻫﺮ ﺗﺠﻬﯿﺰ ﺑﺮﻧﺎﻣﻪ رﯾﺰي ﮐﻨﯿﺪ و ﺑﺎ زدن دﮐﻤﻪ آﺑﯽ رﻧﮓ آن ﺳﻨﺎرﯾﻮ اﻧﺠﺎم ﻣﯿﺸﻮد. در ﻧﻮع Group در واﻗﻊ ﺷﻤﺎ2 ﺳﻨﺎرﯾﻮ ﮐﻪ ﺑﻪ ﺻﻮرت ﺑﺮﻋﮑﺲ ﻫﻢ ﻫﺴﺘﻨﺪ را ﺗﻌﺮﯾﻒ ﺧﻮاﻫﯿﺪ ﻧﻤﻮد. ﺳﭙﺲ ﺑﺎ زدن دﮐﻤﻪ آﺑﯽ ﺳﻨﺎرﯾﻮ اﺟﺮا ﻣﯿﺸﻮد و ﺑﺎ زدن دﮐﻤﻪ ﻗﺮﻣﺰ ﺑﺮﻋﮑﺲ ﻋﻤﻞ ﻫﺎي ﺳﻨﺎرﯾﻮ اﺗﻔﺎق ﻣﯿﻔﺘﺪ. ﺑﺮاي ﻣﺜﺎل ﯾﮏ ﺳﻨﺎرﯾﻮ ﮐﻪ ﺑﺎ زدن دﮐﻤﻪ ﺳﻨﺎرﯾﻮ Group
ﭘﺎرﮐﯿﻨﮓ، درب ﺑﺎز ﺷﻮد، ﭼﺮاغ ﻫﺎي ﺣﯿﺎط روﺷﻦ ﺷﻮﻧﺪ، آب ﻧﻤﺎ ﺷﺮوع ﺑﻪ ﮐﺎرﮐﺮدن ﮐﻨﺪ. ﺑﺎ زدن دﮐﻤﻪ ﻗﺮﻣﺰ درب ﺑﺴﺘﻪ ﻣﯿﺸﻮد، ﭼﺮاغ ﻫﺎي ﺣﯿﺎط ﺧﺎﻣﻮش ﻣﯿﺸﻮﻧﺪ و آب ﻧﻤﺎ از ﮐﺎر ﻣﯿﻔﺘﺪ. در Group اﻣﮑﺎن ﺗﻔﮑﯿﮏ روﺷﻦ و ﺧﺎﻣﻮش ﺗﺠﻬﯿﺰات وﺟﻮد ﻧﺪارد و ﻫﻤﻪ ﺗﺠﻬﯿﺰات اﻧﺘﺨﺎب ﺷﺪه ﺑﺎ ﻫﻢ روﺷﻦ و ﺑﺎ ﻫﻢ ﺧﺎﻣﻮش ﻣﯿﺸﻮﻧﺪ.

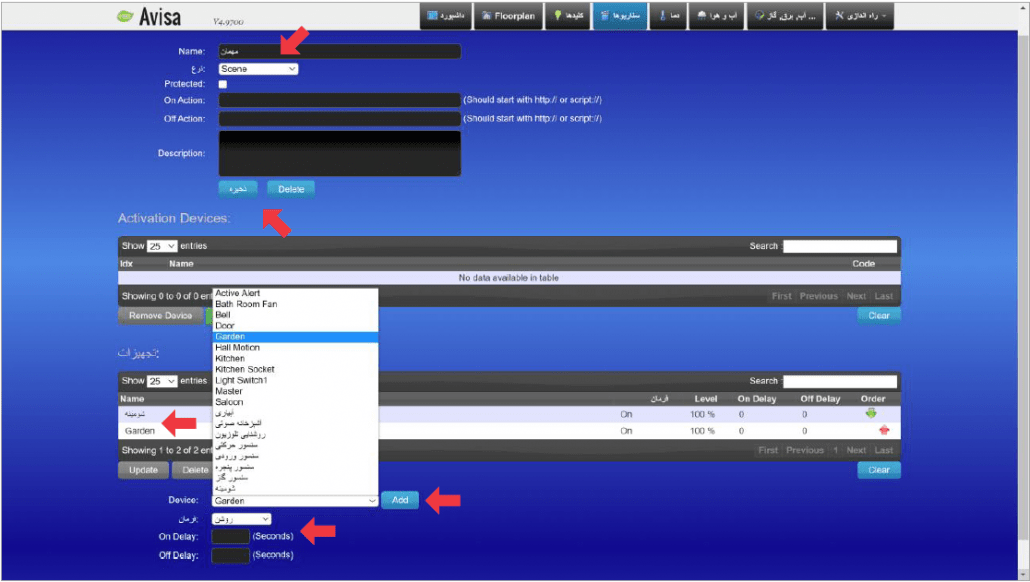

در ﻣﻨﻮ Edit ﺻﻔﺤﻪ ﺑﺎﻻ را ﻣﺸﺎﻫﺪه ﺧﻮاﻫﯿﺪ ﻧﻤﻮد. در ﻗﺴﻤﺖ ﺑﺎﻻ ﻧﺎم و ﻧﻮع ﺳﻨﺎرﯾﻮ را ﻣﯿﺘﻮاﻧﯿﺪ ﺗﻐﯿﯿﺮ دﻫﯿﺪ و دﮐﻤﻪ ذﺧﯿﺮه را ﺑﺰﻧﯿﺪ. ﺳﭙﺲ در ﭘﺎﯾﯿﻦ ﺻﻔﺤﻪ از ﻗﺴﻤﺖ Device ﻣﯿﺘﻮاﻧﯿﺪ ﺗﺠﻬﯿﺰ ﯾﺎ ﭘﻼن ﻣﻮرد ﻧﻈﺮﺗﺎن را اﻧﺘﺨﺎب ﮐﻨﯿﺪ. در ﻧﻬﺎﯾﺖ در ﻗﺴﻤﺖ ﻓﺮﻣﺎن” روﺷﻦ ﯾﺎ ﺧﺎﻣﻮش ﺷﺪن ﻫﺮ ﺗﺠﻬﯿﺰ را ﺑﻪ ﺻﻮرت ﻣﺴﺘﻘﻞ ﻣﯿﺘﻮاﻧﯿﺪ اﻧﺘﺨﺎب ﮐﺮده و ﺑﺎ زدن دﮐﻤﻪ Add ﺑﻪ ﻟﯿﺴﺖ ﺗﺠﻬﯿﺰات اﺿﺎﻓﻪ ﮐﻨﯿﺪ. ﺑﺎ اﺳﺘﻔﺎده از On delay و Off delay ﻣﯿﺘﻮاﻧﯿﺪ ﺑﺮاي روﺷﻦ ﯾﺎ ﺧﺎﻣﻮش ﺷﺪن ﺗﺠﻬﯿﺰ ﯾﺎ ﭘﻼن ﺗﺎﺧﯿﺮ اﯾﺠﺎد ﮐﻨﯿﺪ. در ﺻﻮرﺗﯽ ﮐﻪ ﺑﻪ ﺟﺎي Scene از Group اﺳﺘﻔﺎده ﮐﻨﯿﺪ، ﮔﺰﯾﻨﻪ ﻓﺮﻣﺎن” ﺣﺬف ﻣﯿﺸﻮد و ﺗﺠﻬﯿﺰات ﻫﻤﻪ ﺑﺎ ﻫﻢ ﯾﺎ روﺷﻦ و ﯾﺎ ﺧﺎﻣﻮش ﻣﯿﺸﻮﻧﺪ.

ﻣﻨﻮ دﻣﺎ:

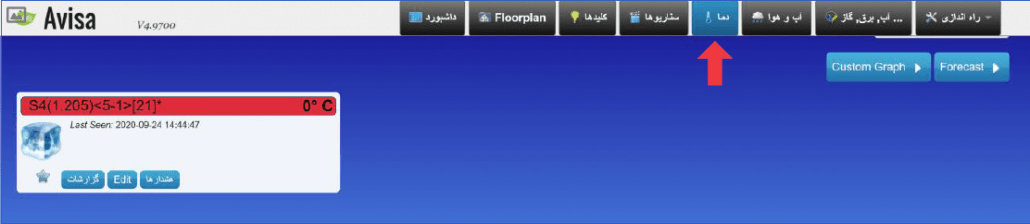

در ﺻﻮرﺗﯽ ﮐﻪ ﺑﺮ روي ﺷﺒﮑﻪ H-BUS ﺳﻨﺴﻮر ﻫﺎ داري ﺳﻨﺴﻮر دﻣﺎﺳﻨﺞ ﺑﺎﺷﻨﺪ آن ﺳﻨﺴﻮر در اﯾﻦ ﻗﺴﻤﺖ ﻧﻤﺎﯾﺶ داده ﻣﯿﺸﻮد. ﺑﺎ ﮐﻠﯿﮏ ﮐﺮدن روي ﻫﺮ ﺳﻨﺴﻮر ﻣﯿﺘﻮاﻧﯿﺪ ﻧﺎم و ﻣﯿﺰان دﻣﺎي ﻣﻮرد ﻧﻈﺮ ﺑﺮاي ﻋﮑﺲ اﻟﻌﻤﻞ را در ﻗﺴﻤﺖ Adjustment ﺗﻨﻈﯿﻢ ﮐﻨﯿﺪ.

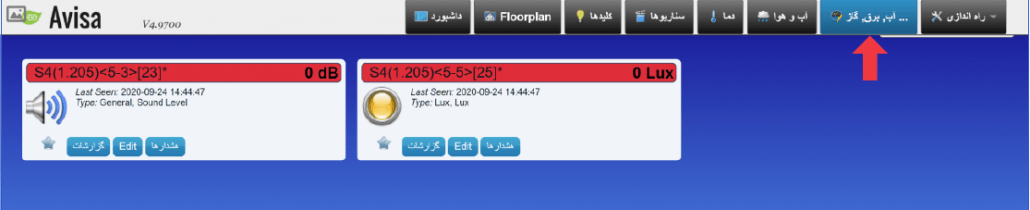

ﻣﻨﻮ آب، ﺑﺮق، ﮔﺎز:
در اﯾﻦ ﻣﻨﻮ ﺑﻘﯿﻪ ﺳﻨﺴﻮر ﻫﺎ ﻣﺜﻞ ﻧﻮر، ﺻﻮت، ﺣﺮﮐﺖ و … را ﻣﯿﺘﻮاﻧﯿﺪ ﻣﺸﺎﻫﺪه و ﺗﻨﻈﯿﻢ ﮐﻨﯿﺪ.

:ﻣﺤﯿﻂ ﮐﺪ ﻧﻮﯾﺴﯽ 2-2

در اﻣﮑﺎﻧﺎﺗﯽ ﮐﻪ ﺗﺎ اﯾﻦ ﻗﺴﻤﺖ ﺗﻮﺿﯿﺢ دادﯾﻢ ﻣﻤﮑﻦ اﺳﺖ ﻗﺎﺑﻠﯿﺖﻫﺎي دﺳﺘﻮري ﻣﺪ ﻧﻈﺮ ﮐﺎرﺑﺮ ﺑﺎﺷﺪ ﮐﻪ در ﻫﯿﭻ ﯾﮏ از اﻣﮑﺎﻧﺎت ﻣﻮﺟﻮد، وﺟﻮد ﻧﺪاﺷﺘﻪ ﺑﺎﺷﺪ.

ﻗﺴﻤﺖ Logic اﯾﻦ اﻣﮑﺎن را ﺑﻪ ﮐﺎرﺑﺮ ﻣﯿﺪﻫﺪ ﺗﺎ ﺑﻪ ﺑﻬﺘﺮﯾﻦ ﺷﮑﻞ ﻫﻤﺎﻧﻄﻮر ﮐﻪ ﻧﯿﺎز دارد اﯾﻦ ﮐﺎر را اﺟﺮا ﮐﻨﺪ. Logic رﺳﻤﺎ ﯾﮏ ﻣﺤﯿﻂ ﺑﺮﻧﺎﻣﻪ ﻧﻮﯾﺴﯽ ﻧﯿﻤﻪ ﺗﺨﺼﺼﯽ اﺳﺖ ﮐﻪ ﺑﺮاي اﺳﺘﻔﺎده از آن ﺑﺎﯾﺪ ﯾﮏ داﻧﺶ ﺣﺪاﻗﻠﯽ در اﯾﻦ زﻣﯿﻨﻪ داﺷﺘﻪ ﺑﺎﺷﯿﺪ.

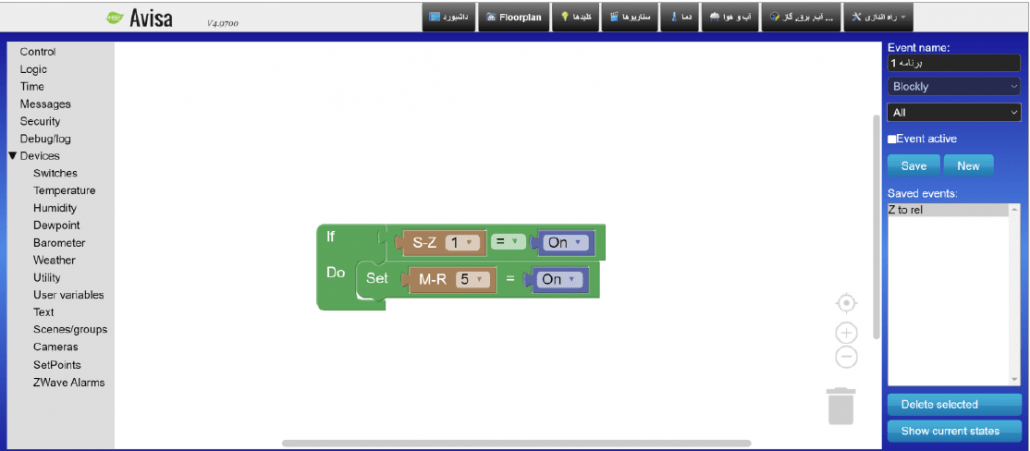

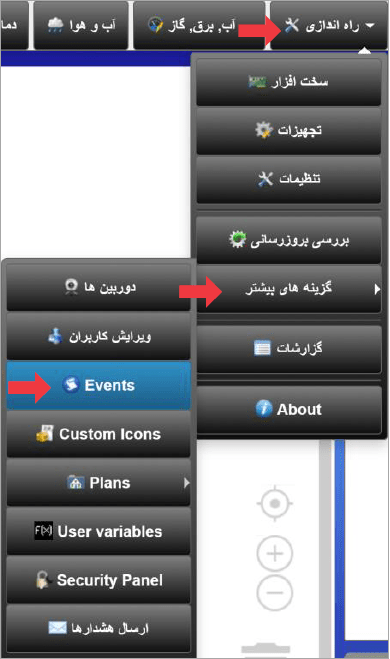

ﺑﺮاي اﺳﺘﻔﺎده از اﯾﻦ ﻣﺤﯿﻂ از ﻣﻨﻮ راه اﻧﺪازي < ﮔﺰﯾﻨﻪ ﻫﺎي ﺑﯿﺸﺘﺮ < Events را اﻧﺘﺨﺎب ﮐﻨﯿﺪ. ﭘﺲ از اﻧﺘﺨﺎب وارد ﻣﺤﯿﻂ زﯾﺮ ﺧﻮاﻫﯿﺪ ﺷﺪ.

آﻧﭽﻪ ﻣﯿﺒﯿﻨﯿﺪ ﯾﮏ ﻣﺤﯿﻂ ﺑﺮﻧﺎﻣﻪ ﻧﻮﯾﺴﯽ ﺑﻠﻮﮐﯽ اﺳﺖ ﮐﻪ ﺑﺪون ﻧﯿﺎز ﺑﻪ ﻧﻮﺷﺘﻦ ﮐﺪ و ﺗﻨﻬﺎ ﺑﺎ ﭼﺴﺒﺎﻧﺪن ﺑﻠﻮك ﻫﺎ ﺑﻪ ﻫﻢ ﻣﯿﺘﻮاﻧﯿﺪ ﮐﺪ ﻣﻮرد ﻧﻈﺮﺗﺎن را ﭘﯿﺎده ﮐﻨﯿﺪ.

در ﻗﺴﻤﺖ ﺳﻤﺖ راﺳﺖ ﺷﻤﺎ ﻣﯿﺘﻮاﻧﯿﺪ event ﺟﺪﯾﺪي را ﺑﺎ زدن دﮐﻤﻪ New ﺑﺴﺎزﯾﺪ. ﻧﺎم ﺟﺪﯾﺪ را اﻧﺘﺨﺎب ﮐﻨﯿﺪ، ﮔﺰﯾﻨﻪ Blockly را اﻧﺘﺨﺎب ﮐﻨﯿﺪ و در ﺻﻮرﺗﯽ ﮐﻪ ﻣﯿﺨﻮاﻫﯿﺪ از اﺑﺘﺪا اﯾﻦ ﺑﺮﻧﺎﻣﻪ ﻓﻌﺎل ﺑﺎﺷﺪ ﺗﯿﮏEvent active را ﺑﺰﻧﯿﺪ. در ﭘﺎﯾﯿﻦ ﻣﯿﺘﻮاﻧﯿﺪ ﻟﯿﺴﺖ event ﻫﺎﯾﯽ ﮐﻪ ﺗﺎﮐﻨﻮن ﺳﺎﺧﺘﯿﺪ را ﻣﺸﺎﻫﺪه ﮐﻨﯿﺪ و ﺑﺎ اﻧﺘﺨﺎب آﻧﻬﺎ ﻣﯿﺘﻮاﻧﯿﺪ ﺑﺎ زدن Delete selected آﻧﻬﺎ را ﺣﺬف ﮐﻨﯿﺪ.

در ﻧﻮار اﺑﺰار ﺳﻤﺖ ﭼﭗ ﭼﻨﺪﯾﻦ ﮔﺰﯾﻨﻪ را ﻣﯿﺘﻮاﻧﯿﺪ ﻣﺸﺎﻫﺪه ﮐﻨﯿﺪ:

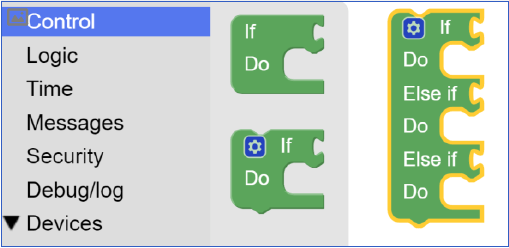

Control: اﯾﻦ ﻣﻨﻮ اﻣﮑﺎن اﺿﺎﻓﻪ ﮐﺮدن دﺳﺘﻮرات ﺷﺮﻃﯽ را ﺑﻪ ﺷﻤﺎ ﻣﯿﺪﻫﺪ. ﺑﺎ اﺳﺘﻔﺎده از دﺳﺘﻮر if اﮔﺮ ﺑﻠﻮﮐﯽ ﮐﻪ ﺟﻠﻮي دﺳﺘﻮر ﻣﺘﺼﻞ ﻣﯿﺸﻮد ﺑﺮ ﻗﺮار ﺑﺎﺷﺪ، ﺑﻠﻮك ﺟﻠﻮي Do اﻧﺠﺎم ﺧﻮاﻫﺪ ﺷﺪ. در ﺻﻮرﺗﯽ ﮐﻪ ﺷﺮط ﻣﻮرد ﻧﻈﺮ ﭼﻨﺪ ﺣﺎﻟﺖ داﺷﺘﻪ ﺑﺎﺷﺪ ﺑﺎ اﺳﺘﻔﺎده از دﮐﻤﻪ ﭼﺮخ دﻧﺪه ﻣﯿﺘﻮاﻧﯿﺪ Else if ﻧﯿﺰ اﺿﺎﻓﻪ ﮐﻨﯿﺪ. در ﺻﻮرﺗﯽ ﮐﻪ ﻫﺮﯾﮏ از ﺷﺮط ﻫﺎي ﺑﺮﻗﺮار ﺷﻮد ﺑﻠﻮك Do اﻧﺠﺎم ﺧﻮاﻫﺪ ﺷﺪ.

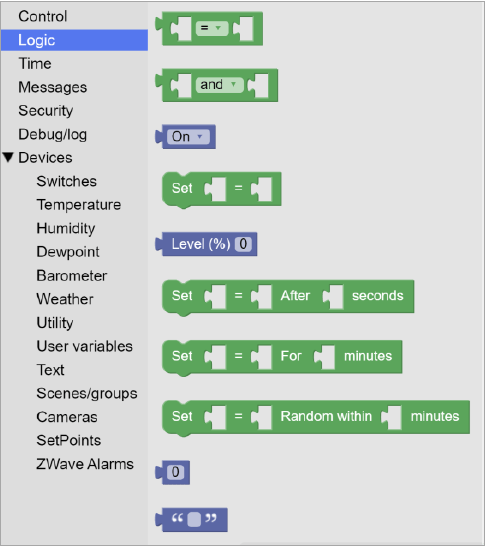

Logic: اﯾﻦ ﻣﻨﻮ ﺷﺮط ﻫﺎي ﻣﻨﻄﻘﯽ را در اﺧﺘﯿﺎر ﺷﻤﺎ ﻗﺮار ﻣﯿﺪﻫﺪ. در ﺑﻠﻮك اول ﻋﻤﻠﮕﺮ ﻫﺎي ﻣﻘﺎﯾﺴﻪ اي وﺟﻮد دارﻧﺪ ﮐﻪ ﻣﯿﺘﻮاﻧﯿﺪ ﺑﺎ آﻧﻬﺎ 2 ﻣﻘﺪار ﻣﺘﻐﯿﺮ را ﻣﻘﺎﯾﺴﻪ ﮐﻨﯿﺪ. ﺑﻠﻮك دوم ﺷﺮط ﻫﺎي ﻣﻨﻄﻘﯽ and و or وﺟﻮد دارد ﮐﻪ اﻣﮑﺎن ﻣﻘﺎﯾﺴﻪ ﻣﻨﻄﻘﯽ را ﺑﯿﻦ ﻣﺘﻐﯿﺮ ﻫﺎ ﻓﺮاﻫﻢ ﻣﯿﮑﻨﺪ.
ﺑﻠﻮك ﺳﻮم ﻋﻤﻠﯽ اﺳﺖ ﮐﻪ در ﺻﻮرت ﺑﺮﻗﺮاري ﺷﺮط اﺗﻔﺎق ﻣﯿﻔﺘﺪ. ﺑﻠﻮك ﭼﻬﺎرم ﻣﻘﺪار اول را ﺑﺮاﺑﺮ ﻣﻘﺪار دوم ﻗﺮار ﺧﻮاﻫﺪ داد. ﺑﻠﻮك ﺑﻌﺪ ﻣﻘﺪار ﺑﺮ ﺣﺴﺐ درﺻﺪ. ﺑﻠﻮك ﻫﺎي ﻋﻤﻠﮕﺮ ﺑﺮاي ﻣﻘﺪار دﻫﯽ و در ﻧﻬﺎﯾﺖ ﺑﻠﻮك ﻫﺎﯾﯽ ﺑﺮاي ﻗﺮار دادن ﻣﻘﺪار ﻋﺪدي و ﻣﺘﻨﯽ.

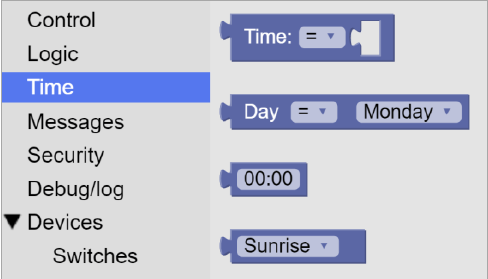

Time: اﯾﻦ ﻗﺴﻤﺖ ﺑﻠﻮك ﻫﺎﯾﯽ ﻣﺒﻨﯽ ﺑﺮ زﻣﺎن ﻗﺮار دارﻧﺪ ﮐﻪ ﻣﯿﺘﻮاﻧﯿﺪ ﺑﺎ ﻗﺮار دادن آﻧﻬﺎ در ﺷﺮط ﻫﺎي ﻣﺨﺘﻠﻒ از دﺳﺘﻮرات ﻣﺒﻨﯽ ﺑﺮ زﻣﺎن اﺳﺘﻔﺎده ﮐﻨﯿﺪ.

ﺑﻠﻮك ﺑﺮ اﺳﺎس ﺳﺎﻋﺖ، دﻗﯿﻘﻪ، روز ﻫﻔﺘﻪ و ﻃﻠﻮع و ﻏﺮوب آﻓﺘﺎب ﻗﺎﺑﻞ ﺗﻨﻈﯿﻢ ﻫﺴﺘﻨﺪ.

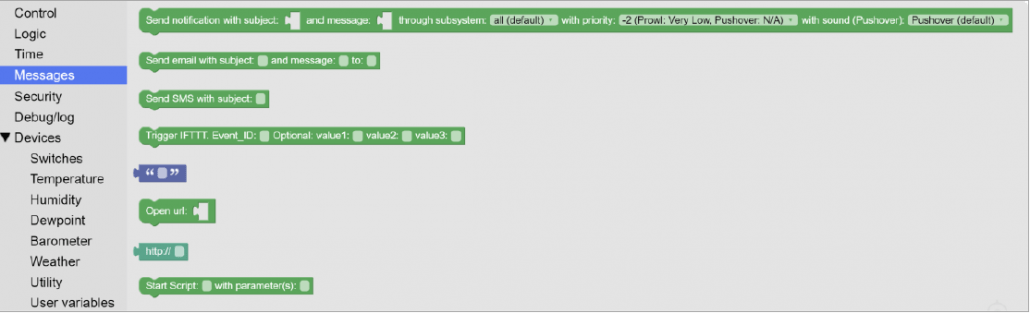

Messages: ﺑﻠﻮك ﻫﺎي اﯾﻦ ﺑﺨﺶ ﻋﻤﻠﮕﺮﻫﺎﯾﯽ ﺑﺮاي ارﺳﺎل ﻫﺸﺪار ﺑﻪ ﮐﺎرﺑﺮ ﻫﺴﺘﻨﺪ. از ﻃﺮﯾﻖ اﯾﻦ ﺑﻠﻮك ﻫﺎ ﻣﯿﺘﻮاﻧﯿﺪ ﺳﺮوﯾﺲ ﻫﺎي ﻣﺨﺘﻠﻒ را ﺑﺮاي اﯾﻨﮑﺎر اﺳﺘﻔﺎده ﮐﻨﯿﺪ و ﭘﯿﺎم ﻫﺎي ﻣﺨﺘﻠﻒ را ﺑﺮاي ارﺳﺎل در آﻧﻬﺎ ﻗﺮار دﻫﯿﺪ. اﯾﻦ ﺳﺮوﯾﺲ ﻫﺎ ﻣﺒﻨﯽ ﺑﺮ اﯾﻤﯿﻞ، ﺳﺮوﯾﺲ ﻫﺎي ﻫﺸﺪاري Push، ﺳﺮوﯾﺲ IFTTT و اﺟﺮا ﮐﺮدن ﯾﮏURL ﺑﺮ اﺳﺎس ﻧﯿﺎز دﺳﺘﻮري ﺷﻤﺎ ﻣﯿﺒﺎﺷﻨﺪ.

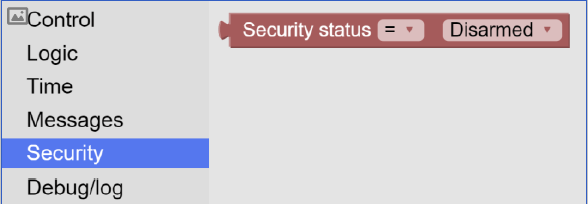

Security: اﯾﻦ ﺑﻠﻮك ﺑﺮاي ﻓﻌﺎل و ﻏﯿﺮ ﻓﻌﺎل ﮐﺮدن ﺳﯿﺴﺘﻢ اﻣﻨﯿﺘﯽ ﻣﻮرد اﺳﺘﻔﺎده ﻗﺮار ﻣﯿﮕﯿﺮد.

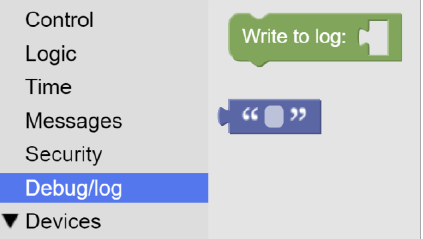

Debug/log: اﯾﻦ ﻗﺴﻤﺖ 2 ﺑﻠﻮك ﺑﺮاي ذﺧﯿﺮه ﮐﺮدن وﺿﻌﯿﺖ ﻟﺤﻈﻪ را ﺑﻪ ﺷﻤﺎ ﻣﯿﺪﻫﻨﺪ. ﺑﺎ ﻗﺮار دادن دﺳﺘﻮر log ﻣﯿﺘﻮاﻧﯿﺪ زﻣﺎن، ﻣﻘﺪار ﻣﺘﻐﯿﺮ، ﻣﺘﻦ دﻟﺨﻮاه ﯾﺎ ﭘﯿﺎم درﯾﺎﻓﺖ ﺷﺪه را در ﻟﯿﺴﺖ log اﺿﺎﻓﻪ ﻧﻤﺎﯾﯿﺪ.

Devices: در اﯾﻦ ﺑﺨﺶ ﮔﺰﯾﻨﻪ ﻫﺎي ﻣﻮﺟﻮد ﮐﻠﯿﺪﻫﺎ، ﺳﻨﺴﻮرﻫﺎ، ﻣﺘﻐﯿﺮ ﻫﺎي ﮐﺎرﺑﺮ، ﺳﻨﺎرﯾﻮ ﻫﺎ، دورﺑﯿﻦ ﻫﺎي داراي آي ﭘﯽ و ﺳﻄﺢ دﻣﺎي ﺳﻨﺴﻮر ﻫﺎ ﻣﯿﺒﺎﺷﺪ.

اﯾﻦ ﺑﻠﻮك ﻫﺎ در ﺷﺮط ﻫﺎ ﯾﺎ ﺑﻪ ﻋﻨﻮان ﻣﻨﺒﻊ ﻣﻘﺎﯾﺴﻪ ﯾﺎ ﻧﺘﯿﺠﻪ ﻣﻘﺎﯾﺴﻪ ﻣﻮرد اﺳﺘﻔﺎده ﻗﺮار ﻣﯿﮕﯿﺮﻧﺪ.

اﮐﻨﻮن ﺑﺎ اﺳﺘﻔﺎده از ﺑﻠﻮك ﻫﺎي ﻣﻮﺟﻮد ﻣﯿﺨﻮاﻫﯿﻢ ﯾﮏ ﻣﺜﺎل ﻃﺮاﺣﯽ ﮐﻨﯿﻢ:

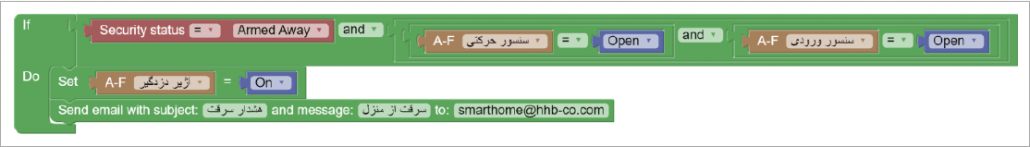

1) اﮔﺮ ﺳﻨﺴﻮر ﺣﺮﮐﺘﯽ ﯾﺎ ﺳﻨﺴﻮر ورودي ﯾﺎ ﺳﻨﺴﻮر ﭘﻨﺠﺮه ﺗﺤﺮﯾﮏ ﺷﺪ، ﺳﯿﺴﺘﻢ اﻣﻨﯿﺘﯽ ﻓﻌﺎل ﺷﻮد و ﯾﮏ اﯾﻤﯿﻞ ﺑﺮاي ﮐﺎرﺑﺮ ارﺳﺎل ﮐﻨﺪ.

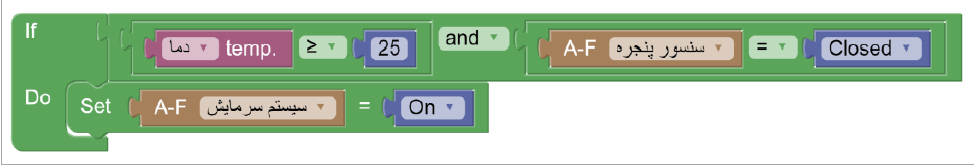

2) اﮔﺮ دﻣﺎ ﺑﯿﺶ از ﺣﺪ ﻣﺸﺨﺺ 25 درﺟﻪ ﺑﻮد و ﭘﻨﺠﺮه ﺑﺴﺘﻪ ﺑﻮد، ﺳﯿﺴﺘﻢ ﺧﻨﮏ ﮐﻨﻨﺪه را روﺷﻦ ﮐﻨﺪ.

3) اﮔﺮ ﺳﻨﺴﻮر رﻃﻮﺑﺖ ﺧﺎك ﻓﻌﺎل ﺷﺪ، ﺳﯿﺴﺘﻢ آﺑﯿﺎري ﺷﺮوع ﺑﻪ ﮐﺎر ﮐﻨﺪ.

رﯾﺴﺖ 2-2:

ﺑﺎزﮔﺸﺖ ﺑﻪ ﺗﻨﻈﯿﻤﺎت ﮐﺎرﺧﺎﻧﻪ: ﺑﺮاي ﺑﺎزﮔﺸﺖ ﺑﻪ ﺗﻨﻈﯿﻤﺎت ﮐﺎرﺧﺎﻧﻪ ﺑﺎ زدن دﮐﻤﻪ PRG و رﻓﺘﻦ ﺑﻪ ﺣﺎﻟﺖ ﭼﺸﻤﮏ زن، دﮐﻤﻪ ﺷﻤﺎره 6 را ﺑﻪ ﻣﺪت 10 ﺛﺎﻧﯿﻪ ﻧﮕﻪ دارﯾﺪ، ﺑﺎ ﺧﺎﻣﻮش ﺷﺪن ﭼﺮاغ ﻫﺎ ﻣﺮاﺣﻞ رﯾﺴﺖ اﻧﺠﺎم ﻣﯿﺸﻮﻧﺪ. ﺑﺮاي رﯾﺴﺖ ﮐﺎﻣﭙﯿﻮﺗﺮ HSB ﺑﻪ ﺗﻨﻬﺎﯾﯽ ﭘﺲ از ﭼﺸﻤﮏ زدن اﯾﻨﺒﺎر دﮐﻤﻪ 3 را ﺑﻪ ﻣﺪت 10 ﺛﺎﻧﯿﻪ ﻧﮕﻪ دارﯾﺪ.
