در این مقاله جامع تمامی اطلاعات سنسور H9 را در برنامه های مختلف در اختیار شما قرار میدهیم.

1:سخت افزار:(ماژول سنسور 9 in 1)

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

1_ فرستنده های IR:

در دور تا دور سنسور فرستنده های مادون قرمز وجود دارند تا تمامی دستکاه های اطراف را پوشش دهند.

2_ سنسور حرکت (Motion):

سنسور حرکت PIR که در مرکز واقع شده تا بیشترین زاویه را پوشش دهد.

3_گیرنده IR:

یک عدد گیرنده مادون قرمز در سمت چپ وجود دارد. برای تنظیم ریموت ها به این سمت نشانه بگیرید.

4_ چراغ های نشانگر (Indicators):

با رنگ های قرمز و آبی برای نشان دادن وضعیت کارکرد وجود دارند.

آبی: وضعیت مادون قرمز IR

قرمز:وضعیت سنسور حرکت

5_ منافذ هوا:

جهت بهبود کارکرد سنسور دما این منافذ وجود دارند تا دما را بهترین شکل حس کنند.

6_ ورودی های دیجیتال 2Z:

2 عدد ورودی دیجیتال برای اتصال سنسور و تحریک خارجی.

7_دکمه:

Reset: با گرفتن این دکمه به مدت 10 ثانیه سنسور به تنظیمات کارخانه باز میگردد.

Broadcast detection: با گرفتن این دکمه به مدت 5 ثانیه این قابلیت فعال خواهد شد.

تست سخت افزار: در صورت وجود نمایشگر اجزاء سنسور تست شده و نتیجه روی نمایشگر نشان داده میشود.

کانکتور BUS: سنسور را از طریق این کانکتور طبق استاندارد H-BUS به شبکه وصل کنید.

2_ نرم افزار:(سنسور پیشخدمت هوشمند)

پس از انجام تنظیمات اتصال , با ورود به نرم افزار Smart cloude تنظیمات سنسور را شروع کنید.

در صورت انجام صحیح تنظیمات, IP پایین صفحه به این صورت تغییر خواهد کرد:

Current IP: 192.168.1.50

5 راه برای جستجو برای دستگاه ها در نرم افزار Smart cloud:

  1. جستجو سریع
  2. جستجو پیشرفته
  3. جستجو دستی
  4. جستجو آدرس Broadcast
  5. جستجو رفع تداخل آدرس

جستجو سریع در Smart cloud (اطلاعات سنسور H9)

جستجو سریع بسیار ابزار مناسبی برای تست ارتباط شبکه و جستجو سریع دستگاه است.

جستجو سریع بین 2 تا 15 ثانیه طول میکشد تا اطلاعات دستگاه ها را در شبکه جستجو کند.

1: روی دکمه Scan کلیک نمایید

2: روی دکمه Fast Search کلیک کنید

3: روی add all کلیک کنید

4: روی Exit کلیک کنید و خارج شوید

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9
ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

** جستجوی سریع نمیتواند تمامی دستگاه های روی شبکه را بیابد

تنها تعدادی از آن ها میتواند پیدا کند.

این نوع جستجو تنها برای پروژه هایی که تعداد دستگاه ها در حدود 10 عدد باشد و برای تست کردن اتصال کامپیوتر به شبکه کاربرد دارد.

جستجوی پیشرفته در Smart cloud

جستجوی پیشرفته یک ابزار قدرتمند برای جستجو دستگاه های موجود در شبکه است.

میتوایند Subnet ID مورد نظر را انتخاب کنید,سپس رنج Device ID ها را برای جستجو وارد کنید.

جستجو پیشرفته 0.3 ثانیه برای هر دستگاه زمان میبرد و برای جستجوی کامل 80 ثانیه که طی این مدت میتواند 255 دستگاه را در یک Subnet را بیابد.

  • روی دکمه online search (ذره بین) کلیک نمایید.
  • به قسمت Advance Search بروید و مقادیر subnet ID و رنج Device ID را وارد کنید.
ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9
  • بر روی آیکون Search کلیک کنید.
  • پس از اتمام جستجو روی ADD ALL کلیک نمایید.
  • روی Exit کلیک کنید و خارج شوید.
  • بر روی Stop کلیک کنید تا جستجو متوقف شود.
  • سپس روی Subnet کلیک کنید مقادیر جدید به لیست پاپ آپ اضافه شود.

جستجوی دستی در Smart cloud

جستجو دستی یک راه بسیار سریع و کاربردی برای اضافه نمودن Device ID و Subnet های شناخته شده شبکه شما میباشد.

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9
  • مقدار Device ID و subnet مورد نظر را وارد کنید
  • روی Add کلیک کنید
  • از منو خارج شوید

جستجو آدرس Broadcast در Smart cloud(کنترل هوشمند تجهیزات IR)

این ابزار زمانی که دستگاه جدید اضافه میکنید یا پروژه جدیدی را راه اندازی میکنید مهم است.

دستگاه های بسیاری میتوانند آدرس مشابه داشته باشند یا ارتباطشان هنوز تست نشده باشد.

این ابزار به دلیل تست اتصال بین دستگاه و شبکه باس مهم است تا آدرس ملزوم را برای نصب اولین بار تغییر دهد.

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9
  • در نرم افزار بر روی Address سپس بر روی Broadcast detection کلیک کنید
  • سپس بر روی یکی از دستگاه ها دکمه PRG را به مدت 2 تا 4 ثانیه نگه دارید تا چراغ دکمه چشمک زن میشود.
  • در نرم افزار , در پنجره Broadcast detection روی دکمه Detect Address کلیک کنید.
  • مقادیر Device ID و subnet به صورت اتوماتیک نمایش داده میشود
  • برای تغییر آدرس مقدار Device ID و subnet جدید را وارد کنید و در آخر روی Save Address کلیک کنید.
  • روی ADD to online Device list کلیک کنید تا دستگاهتان در لیست شبکه موجود شود.
  • از پنجره خارج شوید.
ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

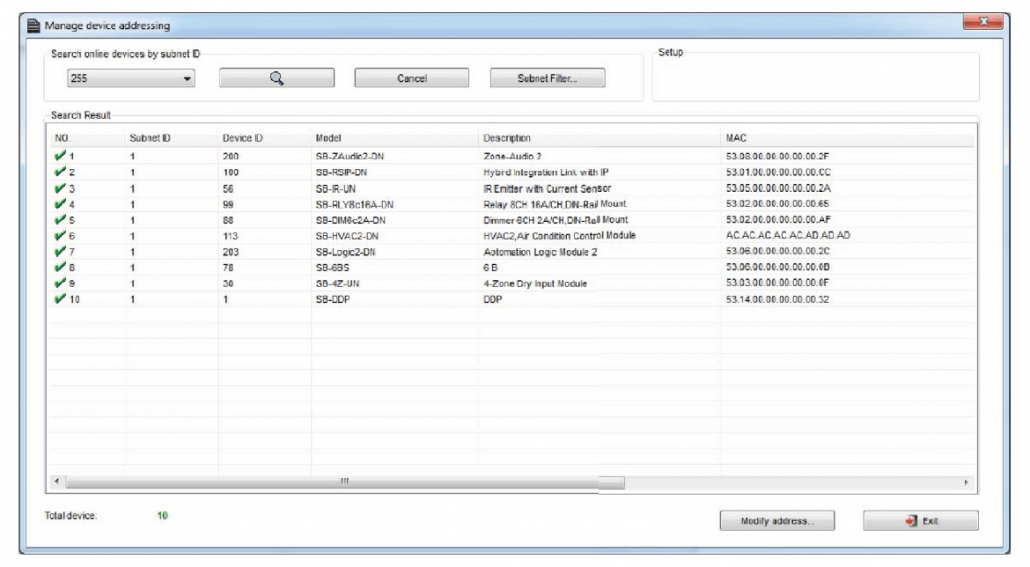

جستجو و حل تداخل آدرس:

این نوع جستجو برای رفع تداخل آدرس استفاده میشود.

برای مثال اگر 2 دستگاه یک آدرس داشته باشند , میتوانید بدون جدا کردن آن دستگاه از سیستم آدرس آن را به رحتی تغییر دهید.

  • روی Address یا میانبر آن کلیک کنید
ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9
  • subnet شماره 255 یا هر مقدار مورد نظر را انتخاب کنید و روی دکمه سرچ کلیک کنید.
  • دستگاه مورد نظر که میخواهید آدرس آن را مدیریت کنید را انتخاب کنید سپس بر روی modify Address کلیک کنید.

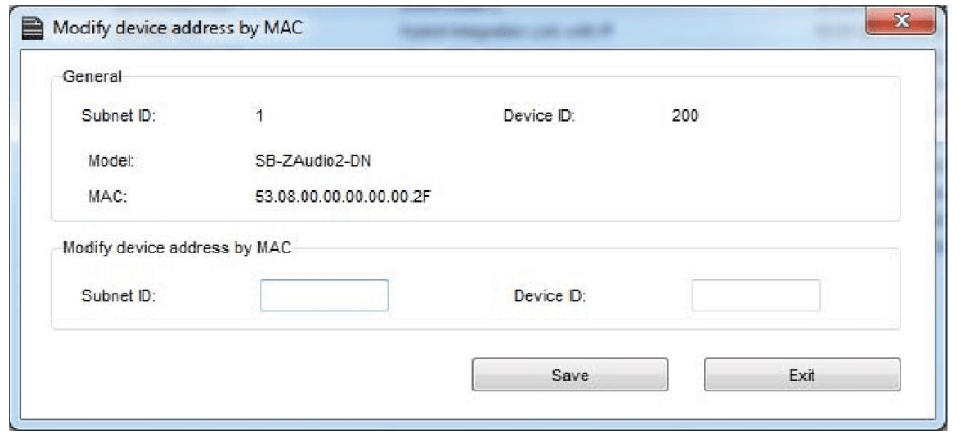

  • پنجره جدید باز میشود سپس subnet ID و Device ID جدید را وارد کنید و روی save کلیک کنید.
ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

2_ منوی سنسور

پس از مشاهده سنسور 9in1 روی آن 2 بار کلیک نمایید.

صفحه تنظیمات سنسور باز خواهد شد.

***پس از انجام هریک از تغییرات حتما روی صفحه راست کلیک کرده و کزینه Refresh را بزنید تا نتیجه تغییرات را مشاهده کنید.

General:

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

Select device:

در صورتی که بر روی شبکه چند دستگاه سنسور وجود داشته باشد , میتوانید از این منو بین آن ها انتخاب و تنظیم کنید.

Device address:

در این قسمت مدل , Subnet ID و Device دستگاه را میتوانید ببینید.

Device remark:

این قسمت مختص تعویض نام دستگاه در شبکه است , اما در سیستم شبکه H-BUS در صورت استفاده از < میتوانید دستورات مخصوص این پروتکل را استفاده نمایید.

Mac address:

هر دستگاه الکترونیکی متصل به شبکه دارای یک آدرس منحصر به فرد است که در این قسمت میتوانید آن را مشاهده کنید.

Movement Detection LED:

در صورتی که این قسمت را تیک بزنید چراغ قرمز روی سنسور در صورت حس کردن حرکت به مدت مشخص روشن خواهد شد.

Modify address:

در صورت تکراری بودن یا مناسب نبودن آدرس شبکه سنسور از این قسمت میتوانید Subnet ID و Device ID را تغییر دهید.

** در صورت ایجاد هرگونه تغییر در هر یک از قسمت ها حتما باید دکمه save را بزنید.

** جهت مشاهده تغییرات انجام شده روی صفحه راست کلیک کرده و روی Refresh کلیک کنید.

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

Translational speed for PIR:

از این قسمت میتوانید سرعت نمونه برداری سنسور حرکت را تنظیم کنید.

IR Emitter:

یکی از قابلیت های سنسور ارسال و دریافت دستورات مادون قرمز میباشد.

برای ارسال دستورات مشابه تجهیزاتی که دارید, ابتدا باید دستورات را بوسیله ریموت اصلی در سنسور ضبط و ذخیره کنید.

برای ضبط دستورات IR , از طریق منوی General قسمت Remark میتوانید این کار را انجام دهید.

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

اطلاعات سنسور H9

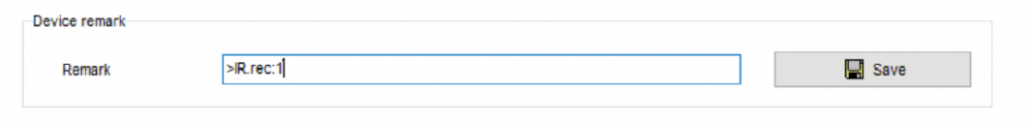

ابتدا دستور زیر را در قسمت Remark وارد کنید : (حروف بزرگ و کوچک تاثیر ندارند)

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

اکنون دکمه save را بزنید.

چراغ آبی روی سنسور شروع به چشمک زدن 1 ثانیه ای میکند.با دیدن این حالت چشمک,ریموت را به سنسور بگیرید

و برای یک لحظه دکمه مورد نظرتان را فشار دهید(از گرفتن دکمه خودداری کنید) چراغ 3 چشمک سریع میزند و دستور ذخیره میشود.

در صورتی که سنسور دستور ریموت را نشناسد , 3 چشمک 1 ثانیه ای میزند و در صورتی که دستور ذخیره شده باشد , 3 چشمک سریع خواهد زد.

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

input IR:

با وارد کردن بازه دکمه های ذخیره شده میتوانید آن ها را در جدول با جزئیات مشاهدده کنید.

IR information:

در این قسمت تمام دکمه های ذخیره شده را میتوانید مشاهده کنید و با کلیک کردن روی هرکدام میتوانید اسم یا Remark آن ها را تغییر دهید.

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

Current IR information:

در این قسمت تعداد کل دکمه های ذخیره شده , غیر فعال شده و شماره فعلی را نشان دهید.

Setting:

در این قسمت میتوانید تمامی دکمه های ذخیره شده را حذف کنید یا نام هر یک را تغییر دهید یا دکمه فعلی را حذف کنید.

IR Receiver:

این منو بخش اضلی تنظیمات مادون قرمز میباشد.

در این قسمت شماره 1 تا 8 دکمه های ذخیره شده قابلیت برنامه پذیری از طریق خط دستوری را دارد.

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9
اطلاعات سنسور H9

Remark:

درست مانند منوهای قبل remark برای تغییر نام کلیدهای ذخیره شده میباشد.با کلیک روی این دکمه میتوانید 8 دکمه اول تغییر نام دهید.

Mode setup:

با ورود به این منو میتوانید نوع مود 8 کلید اول را انتخاب نمایید.

Button mode:

انواع مودهای موجود را مشاهده میکنید.

single off یا single on:

تنها 1 خط در جدول خواهد آمد و تعداد آن قابل اضافه کردن نیست.

این گزینه ها فقط برای روشن کردن (single on) یا فقط برای خاموش کردن (single off) توسط دکمه ریموت قابل استفاده است.

single on/off:

تنها 1 خط در جدول خواهد آمد و تعداد قابل اضافه کردن نیست.با این گزینه میتوانید با یک دکمه ریموت, هم روشن و هم خاموش کنید (toggle)

multi off یا multi on:

این گزینه ها امکان اضافه کردن 1 تا 20 خط دستوری را در جدول به شما میدهند. یعنی میتوانید با زدن یک دکمه تا 20 دستور را فقط روشن (multi on) یا فقط خاموش (multi off) کنید.

Multi on/off:

این گزینه قابلیت کنترل 1 تا 20 خط دستوری به صورت هم خاموش و هم روشن را به شما میدهد.

پس از انجام تنظیمات save modification و exit را بزنید.

commands:

پس از انتخاب دکمه مورد نظر با وارد شدن به commands جدول زیر را مشاهده میکنید:

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

**توجه کنید که برای انتخاب کارهای مورد نظر ابتدا باید تنظیمات رله انجام شده باشد تا بتوانید سناریو ها و عملگرهای متناسب را برنامه دهی کنید.

1_ General:

اطلاعات مربوط به دکمه مورد نظر در این قسمت وجود دارد.

2_ در این قسمت با زدن تیک های مختلف میتوانید در حالت multi همه خط دستور ها را با هم تغییر دهید.

اطلاعات سنسور H9

3_ Modify commands:

Command No: تعداد خط دستورهای موجود در نرم افزار, این تعداد بسته به موقعیت و شرایط متفاوت است.

subnet ID: هر دستگاهی یک Subnet ID در نرم افزار دارد و میتوانید تا 254 عدد subnet ID داشته باشید.

برای ارسال فرمان به دستگاه مورد نظر باید subnet ID آن را وارد کنید.

Device ID: علاوه بر subnet ID هر دستگاه باید یک Device ID منحصر به فرد نیز داشته باشد.

برای ارسال فرمان به دستگاه مورد نظر باید Device ID آن را وارد کنید.

Type: انواع دستورات و فرمان هایی که در صورت تحریک میتوانید اعمال کنید.

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

Logic:

این منو بیشترین دسترسی برنامه دهی به ازای هر ورودی یا تغییر را به شما میدهد.یک منو با قابلیت اعمال شرط های منطقی بر روی تغییرات ورودی سنسور.

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

اطلاعات سنسور H9

Lux sensor: در این قسمت با زدن دکمه Read میتوانید میزان نور محیط را در مقیاس 0 تا 100 مشاهده کنید.

Motion sensor: در قسمت sensitivity میتوانید میزان حساسیت سنسور حرکت را تنظیم کنید. مقدار departue time در واقع مقدار روشن ماندن چراغ و تحریک , پس از حس کردن حرکت است.

Lux compensation: در این قسمت امکان تنظیم سنسور نور وجود دارد.

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

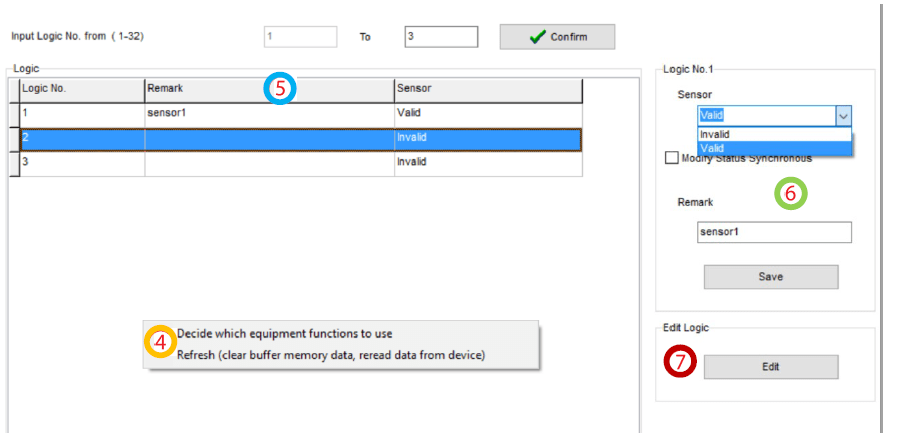

4_ قسمت سمت راست منوی logic با راست کلیک کردن روی صفحه 2 گزینه مشاهده میکنید.

برای استفاده از تمامی امکانات موجود بر روی سنسور گزینه اول را انتخاب نمایید.پس از انتخاب صفحه زیر باز میشود.

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

با تیک زدن تمامی گزینه ها میتوانید این امکانات را در منوی edit فعال کنید.

5_input logic: در این قسمت میتوانید بین 1 تا 32 سری شرط منطقی را ابتدا انتخاب و با زدن گزینه Confirm به جدول logic اضافه کنید.

6_ logic No .x: برای استفاده از هر یک از logic های جدول, ابتدا باید آن را valid یا فعال و برای آن یک اسم (Remark) انتخاب کنید و save را بزنید.

7_ Edit logic: برای ورود به منوی اصلی شرط گذاری باید روی edit کلیک کنید و وارد شوید.

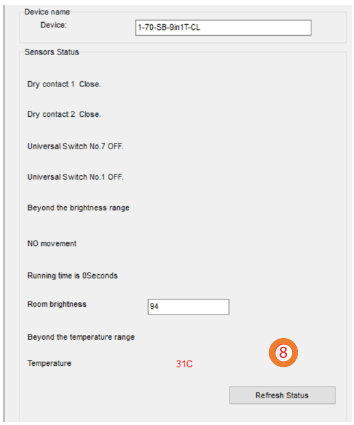

8_ Sensor status: در این قسمت از منو تنظیمات logic وضعیت فعلی مقادیر سنسور را مشاهده میکنید.

وضعیت:

  • 2 عدد dry contact
  • 2 عدد universal switch
  • وضعیت مقایسه نور
  • وضعیت حسگر حرکت
  • زمان آخرین مرتبه فعال شدن logic
  • مقدار نور محیط بر مبنای 0-100
  • وضعیت مقایسه دما
  • مقدار دمای فعلی محیط

ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9
ماژول سنسور 9 in 1 , سنسور پیشخدمت هوشمند , کنترل هوشمند تجهیزات IR , اطلاعات سنسور H9

اطلاعات سنسور H9

9_ Logic No:

در این قسمت میتوانید بقیه شرط های logic موجود در جدول را با زدن Read logic با جزئیات بارگذاری کنید.

10_ با زدن تیک های این قسمت میتوانید قابلیت های مختلف سنسور را برای استفاده در شرط logic استفاده کنید.

11_ Dry contacts:

در قسمت توضیحات سخت افزار به وجود 2 ورودی دیجیتال اشاره کردیم. در این قسمت میتوانید از آن ها استفاده کنیدو با انتخاب connect شرط وصل شدن و با انتخاب disconnect میتوانید شرط قطع شدن را در منطق در منطق مقایسه قرار دهید.

12_ External conditions:

دو عدد universal در این قسمت وجود دارد که میتوانید وضعیت دریافت آن ها را از سمت ریموت چک کنید و در شرط اعمال نمایید.

انتخاب دستور OFF/ON سپس انتخاب شماره دکمه ریموت در جدول IR Emitter به صورت خودکار نام آن در قسمت remark نمایش داده میشود.

اطلاعات سنسور H9

13_ LUX sensor:

در این قسمت میتوایند رنج لومن مورد نظرتان را از حداقل تا حداکثر بین 0 تا 500 انتخاب کنید تا در صورت وجود میزان نور بین این مقادیر شرط مورد نظر برقرار شود.

14_ Temperature:

برای استفاده از شرط دما با انتخاب رنج حداقل و حداکثر مورد نظرتان بر اساس درجه سانتیگراد یا فارنهایت مورد مقایسه قرار میگیرد.

15_ Motion sensor:

وضعیت شرط سنسور حرکت را میتوانید با انتخاب گزینه های movement (مشاهد حرکت) یا no movement (عدم حرکت) تنظیم نمایید.

16_ Relation:

پس از تنظیم شرط های مورد نظر اکنون باید نوع عملگر منطقی (or / and) را انتخاب کنید, با انتخاب and باید تمامی شرط های انتخاب شده برقرار شوند تا خروجی شرط فعال شود , با انتخاب or اگر تنها یکی از شرط ها برقرار باشد , خروجی شرط فعال خواهد شد.

17_ Delay time :

در این قسمت میتوانید یک تاخیر برای انجام شرط خروجی تنظیم کنید تا در صورت فعال شدن شرط یک مدت تاخیر ایجاد شود و سپس اعمال شود.

18_ Command:

پس از تکمیل شرط ها و انتخاب عملگرها اکنون نوبت آن است که عمل نهایی که پس از برقراری شرط logic در نظر داشتیم را تنظیم کنیم.

با زدن دکمه command وارد صحه خط دستوری که در قسمت IR Receiver توضیح دادیم خواهید شد. در این صفحه میتوانید 1 تا 10 عمل مختلف را در صورت برقرار شرط logic انجام دهید.

اطلاعات سنسور H9

3_ ریست سنسور H9:

بازگشت به تنظیمات کارخانه: در صورتی که تنظیمات سنسور دچار مشکل شده است. یا میخواهید سنسور را جا به جا بهتر است که یک بار آن را Reset Factory کنید تا به تنظیمات اولیه بازگردد. (حروف بزرگ و کوچک تاثیر ندارند)
