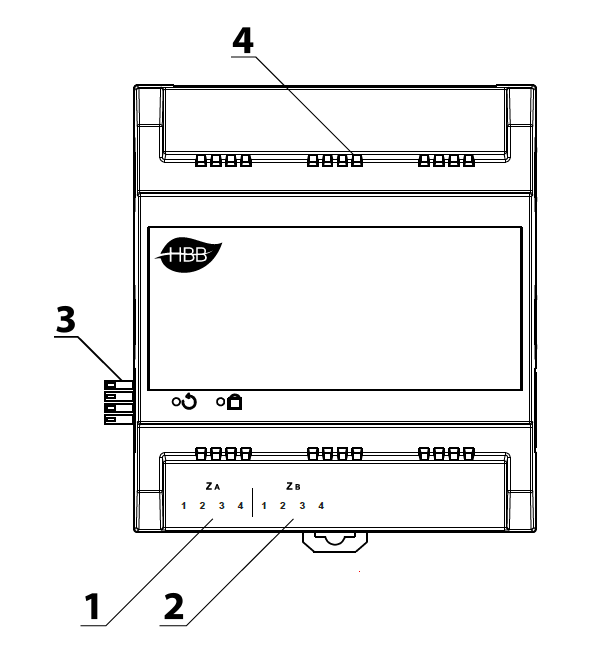

1_ سخت افزار:

1: ورودی دیجیتال (Z (Active Low :

4 عدد ورودی دیجیتال با قابلیت تحریک از طریق GND در این قسمت قرار دارد.

2: 1: ورودی دیجیتال (Z (Active High :

4 عدد ورودی دیجیتال با قابلیت تحریک از طریق +24 ولت در این قسمت قرار دارد.

3: کانکتور باس:

کانکتور باس که در 2 طرف تمامی دستگاه های نصب ریلی وجود دارند و ارتباط شبکه باس را بدون نیاز به سیم کشی بین ماژول ها برقرار میکنند.(اطلاعات شبکه باس را در دیتاشیت H-BUS مطالعه کنید.)

4: منافذ هوا:

دستگاه های الکترونیکی به صورت ذاتی گرما ایجاد میکنندو این منافذ برای تهویه و خنک شدن دستگاه , به منظور افزایش طول عمر آن تعبیه شده است.

2_ نرم افزار:

پس از نصب فیزیکی دستگاه به صورت ریلی یا دیواری و اتصال به شبکه H-BUS , با اتصال به RSIP و انجام تنظیمات جستجو دستگاه SB-4Z-UN را انتخاب کنید.

ماژول 8Z در واقع 2 عدد ماژول 4Z میباشد که وظیفه انتقال تحریک ها و سیگنال های ورودی را به عملگرها بر عهده دارند.

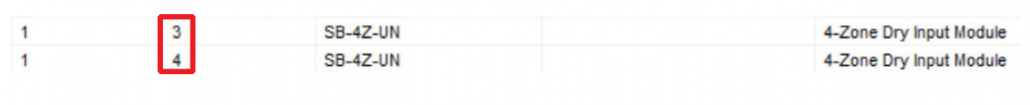

در نرم افزار پس از اتصال ماژول 8Z شما 2 عدد ماژول 4Z با آدرس متفاوت خواهید دید که هریک جداگانه برنامه دهی میشود. در این قسمت یکی از ماژول های 4Z را توضیح میدهیم.

1_2 : منو 4Z:

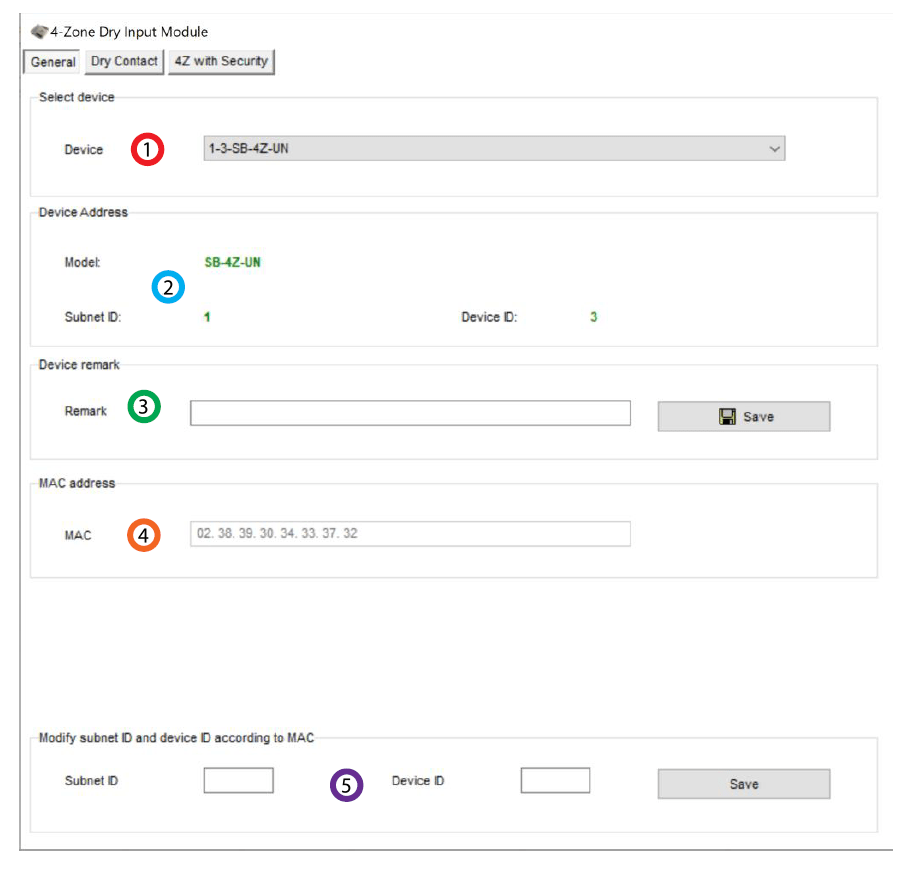

General: با ورود با این منو صفحه زیر را مشاهده میکنید:

1_ Select device: در صورتی که چند عدد ماژول RSIP روی شبکه باس موجود باشد , از این منو میتوانید جهت اعمال تنظیمات آن را انتخاب نمایید.

2_ Address: نام و آدرس شبکه دستگاه (Device ID و Subnet ID) را مشاهده کنید.

3_ Remark: این قسمت برای تغییر نام دستگاه روی شبکه و اعمال دستورات HBB Commands استفاده میشود.

4_ MAC Address: شناسه منحصر به فرد دستگاه را اینجا میتوانید مشاهده کنید.

5_ Modify: برای تغییر آدرس شبکه (Device ID و Subnet ID) از این قسمت میتوانید استفاده کنید.

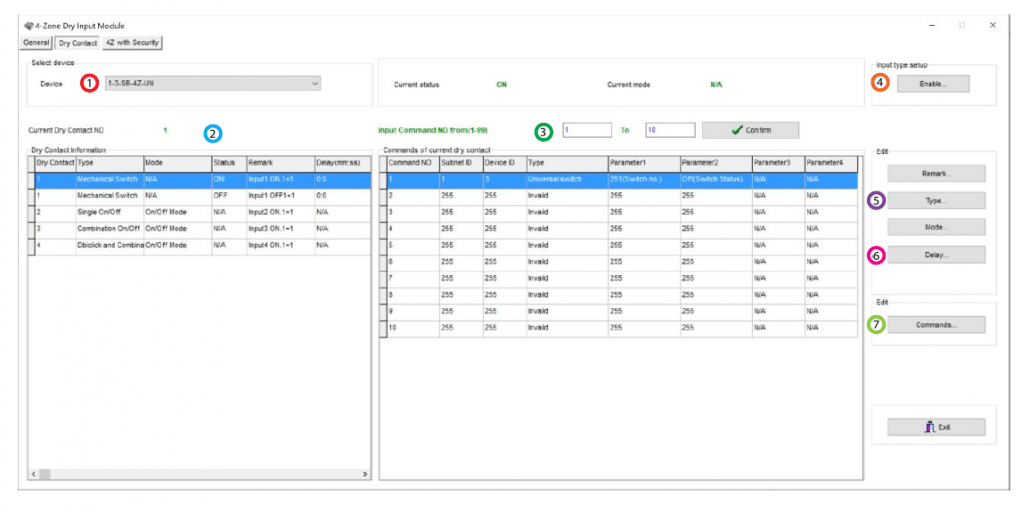

Dry Contact:

در این منو تنظیمات هر 4 عدد ورودی را میتوانید تنظیم کنید:

1_ select device: در صورتی که چند عدد ماژول RSIP روی شبکه باس موجود باشد , از این منو میتوانید جهت اعمال تنظیمات آن را انتخاب کنید.

2_ Dry contact information: در این قسمت میتوانید 4 ورودی دیجیتال و وضعیتشان را مشاهده کنید.

هر ورودی 4 پارامتر قابل تنظیم دارد: Type , Mode , Remark و Delay .

3_ input Command: پس از انتخاب ورودی مورد نظر و نوع تحریک آن , در جدول میتوانید وضعیت دستوری ورودی را مشاهده کنید.

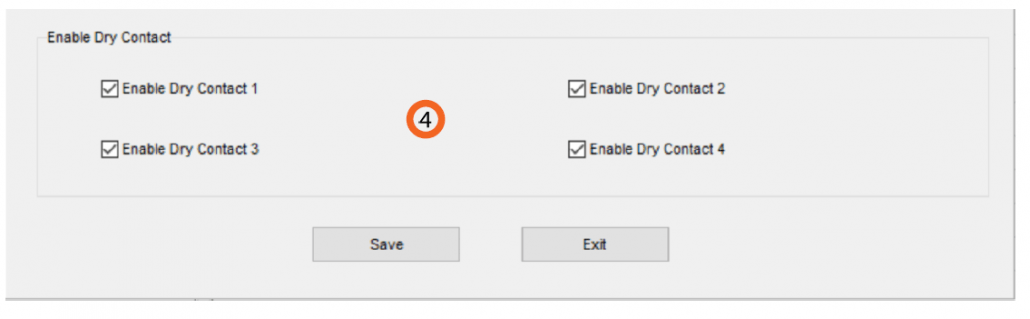

4_ Enable:

در این قسمت با زدن تیک هر ورودی آن را فعال و آماده برای تحریک پذیری کرده اید

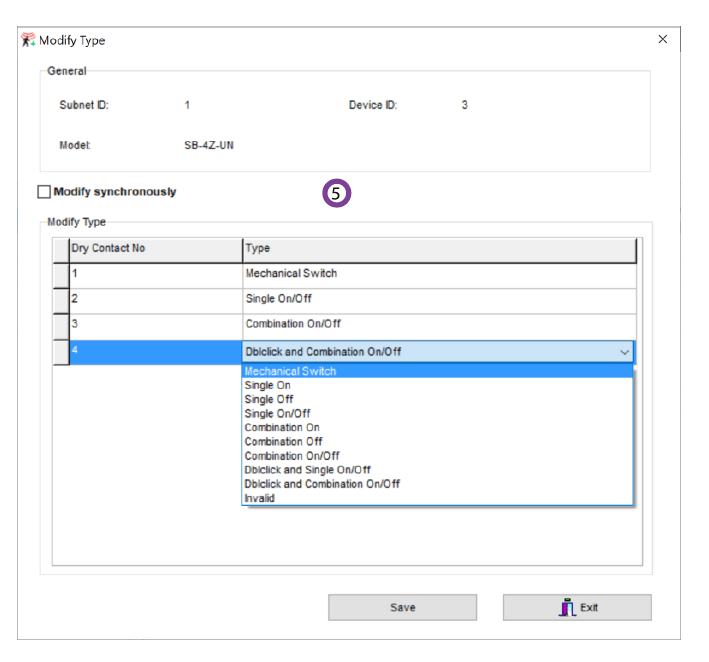

5_ Type:

در این قسمت نوع کارکرد تحریک ورودی قابل انتخاب است

Mechanical Switch: این گزینه مثل یک کلید عمل میکند.

با انتخاب این گزینه, 2 عدد Dry contact1 نمایش داده میشود , یکی برای حالت ON و دیگری برای حالت OFF.

برای هر 2 حالت این گزینه تا 32 خط دستوری میتوان تعریف کرد.

single: این گزینه 3 نوع مختلف دارد. ON , OFF , ONN/OFF در هنگام تحریک میتوان این ورودی را فقط برای یکی از این 3 حالت مشخص کرد. در 2 حالت اول فقط روشن یا خاموش و در حالت سوم با تحریک روشن و با عدم تحریک خاموش خواهد شد و تنها 1 خط دستور برای هر کدام قابل تعریف است.

Combination: این گزینه هم مثل گزینه قبل دارای 3 نوع مختلف است با این تفاوت که در گزینه قبل فقط امکان تعریف 1 خط دستوری وجود داشت اما در این گزینه برای هر حالت 32 خط دستوری میتوان تعریف کرد.

Dblclick:

با انتخاب این گزینه در صفحه اصلی 2 گزینه بالا نمایش داده میشود. این گزینه امکان تحریک الاکلنگی را فراهم میکند. یعنی با انتخاب گزینه Switch یک خط دستوری و برای حالت Double click خط دستوری دوم اجرا خواهد شد و دو مرتبه این حالت تکرار میشود.

این گزینه دارای 2 حالت single و combination وجود دارد که مکان اضافه کردن تعداد خط دستوری را به شما میدهد.

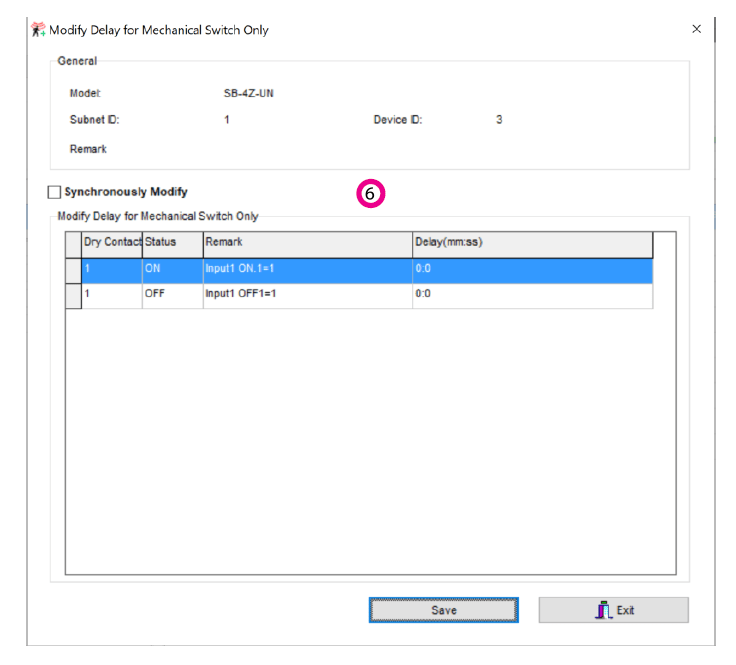

6_ِ Delay:

در این قسمت میتوان برای ورودی هایی که در مود Mechanical Switch انتخاب شده اند زمان تاخیر تعریف کنید.

برای مثال اگر مقدار 3 ثانیه را برای حالت on انتخاب کنید, باید آن ورودی مورد نظر را 3 ثانیه در حالت تحریک نگه دارید تا دستور فعال شود.

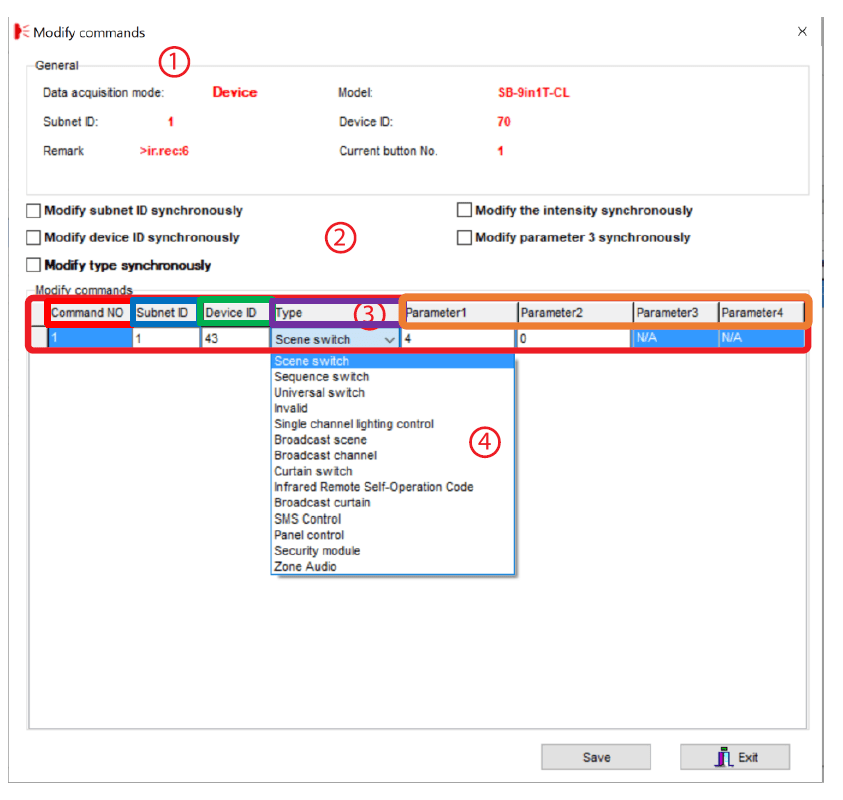

7_ Commands:

**توجه کنید که برای انتخاب کارهای مورد نظر ابتدا باید تنظیمات رله انجام شده باشد تا بتوانید سناریوها و عملگرهای متناسب برا برنامه دهی کنید.

1_ General: اطلاعات مربوط به دکمه مورد نظر در این قسمت وجود دارد.

2_ در این قسمت با زدن تیک های مختلف میتوانید در حالت multi میتوانید همه خط دستورها را با هم تغییر دهید.

3_ Modify commands:

  • Command No: تعداد خط دستورهای موجود در نرم افزار , این تعداد بسته به موقعیت و شرایط هم تغییر دهید.
  • subnet ID: هر دستگاهی یک subnet ID در نرم افزار دارد و میتوانید تا 254 عدد subnet ID داشته باشید.

برای ارسال فرمان به دستگاه مورد نظر باید subnet ID آن را وارد کنید.

  • Device ID: علاوه بر subnet ID هر دستگاه باید Device ID منحصر به فرد داشته باشد. برای ارسال فرمان به دستگاه مورد نظر باید Device ID آن را وارد کنید.
  • Type: انواع دستورات و فرمان هایی که در صورت تحریک میتوانید اعمال کنید.

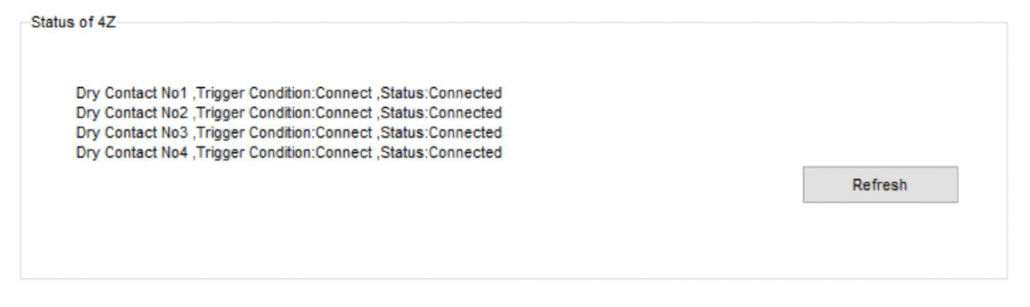

4Z with Security:

در این منو قسمت راست صفحه این جدول را مشاهده میکنید که با زدن گزینه Refresh حالت فعلی ورودی ها نمایش داده میشود.

ورودی های 4Z در حالت معمولی در حالت connected قرار دارند (normally close) قرار دارند و در صورت تحریک شدن به حالت Disconnected تغییر خواهند کرد.

نوع تحریک در 4 کانال اول با GND و در 4 کانال دوم +24 ولت میباشد.

2_2 ریست:

بازگشت به تنظیمات کارخانه:

در صورتی که تنظیمات سنسور دچار مشکل شده است, یا میخواهید سنسور را جابجا کنید بهتر است که یکبار آن را Reset Factory کنید تا به تنظیمات اولیه بازگردد.(حروف بزرگ و کوچک تاثیر ندارند)
