رله هوشمند 24 کانال ABB

توضیحات

رله هوشمند 24 کانال ABB

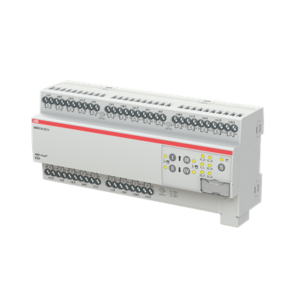

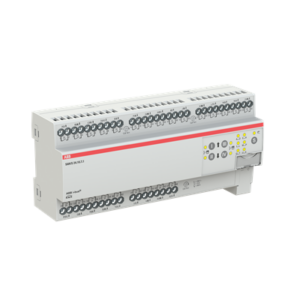

رله هوشمند 24 کانال ABB یک دستگاه کنترلر ساختمان هوشمند مدل SAH/S24.10.7.1 از شرکت ABB است. این دستگاه جزء سیستم‌های هوشمند سازی ساختمان (Building Automation) محسوب می‌شود و به منظور کنترل و مدیریت اجزای مختلف ساختمان طراحی شده است.

این رله هوشمند 10 آمپری سویچ ترکیبی دارای 24 رله مستقل برای سوئیچ کردن دارد. خروجی‌ها می‌توانند به صورت جداگانه از طریق ABB i-bus® KNX برای سوئیچ کردن بارهای الکتریکی یا به صورت جفتی برای کنترل پرده‌های کرکره‌ای یا سایبان‌های 230 ولت AC استفاده شوند (بدون قفل الکترومکانیکی). دستگاه دارای یک عملکرد دستی است که می‌تواند غیرفعال شود. از طریق عملکرد دستی، خروجی‌ها می‌توانند به صورت دستی کار کنند و وضعیت سوئیچ یا حرکت نمایش داده می‌شود. دستگاه توسط KNX تغذیه می‌شود و نیازی به منبع تغذیه اضافی ندارد.

مشخصات فنی:

1. ولتاژ تغذیه:
   • ولتاژ کاری: 24 ولت DC
2. تعداد کانال‌ها:
   • این دستگاه دارای 24 کانال خروجی دیجیتال است که به هر کانال می‌توان یک تجهیز الکتریکی مانند لامپ، فن، یا سایر تجهیزات متصل کرد.
3. نوع اتصال:
   • اتصال از طریق پروتکل KNX، که یک استاندارد باز برای کنترل هوشمند ساختمان است و امکان یکپارچه‌سازی تجهیزات مختلف از برندهای مختلف را فراهم می‌کند.
4. توان مصرفی:
   • توان مصرفی دستگاه حداکثر 24 وات است.
5. ابعاد:
   • ابعاد دستگاه 90 × 72 × 64 میلی‌متر است که به راحتی در تابلوهای برق استاندارد نصب می‌شود.
6. دمای کاری:
   • محدوده دمایی عملکرد: از -5 تا +45 درجه سانتی‌گراد
7. ویژگی‌های امنیتی:
   • دستگاه دارای مکانیزم‌های حفاظتی در برابر اتصال کوتاه و اضافه بار است.

نمودار سیم کشی

کاربردها:

• مدیریت روشنایی: کنترل هوشمند سیستم‌های روشنایی با قابلیت تنظیم شدت نور و برنامه‌ریزی زمان‌بندی روشن و خاموش شدن.
• کنترل سیستم‌های تهویه و گرمایش: امکان کنترل دقیق سیستم‌های تهویه مطبوع (HVAC) و گرمایش برای بهینه‌سازی مصرف انرژی.
• سیستم‌های ایمنی و امنیتی: ادغام با سیستم‌های امنیتی ساختمان مانند دزدگیرها و دوربین‌های مداربسته.
• کنترل پرده‌ها و کرکره‌ها: مدیریت باز و بسته شدن پرده‌ها به صورت خودکار با توجه به نور خورشید یا برنامه‌ریزی‌های زمانی.

ویژگی‌های مهم:

• پیکربندی ساده: با استفاده از نرم‌افزارهای مخصوص ABB و پروتکل KNX، پیکربندی و برنامه‌ریزی دستگاه بسیار ساده و کاربرپسند است.
• انعطاف‌پذیری بالا: قابلیت ادغام با سایر سیستم‌های هوشمند ساختمان و امکان توسعه و افزودن تجهیزات جدید در آینده.
• صرفه‌جویی در انرژی: با بهینه‌سازی مصرف انرژی و مدیریت هوشمند سیستم‌های مختلف، این دستگاه می‌تواند به کاهش هزینه‌های انرژی کمک کند.

مشخصات فنی کلیدی

• جریان نامی در هر کانال: دستگاه‌ها بر اساس جریان نامی به دسته‌های 6A، 10A و 16A تقسیم‌بندی می‌شوند.
• پهنا (Module Width): این پارامتر بسته به تعداد کانال‌ها و نوع دستگاه متغیر است.
• تعداد آدرس‌های گروهی و اشیاء گروهی: هر دستگاه دارای تعداد مشخصی آدرس و اشیاء گروهی است که امکان تنظیمات متنوعی را فراهم می‌کند.
• جریان کل دستگاه: مجموع جریان هر دستگاه بسته به نوع و تعداد کانال‌ها متفاوت است.
