در این راه اندازی پروژه آپارتمانی فنویل ، مراحل راه‌ اندازی و پیکربندی پروژه آپارتمانی با تجهیزات آیفون تصویری و اینترکام فنویل (Fanvil) را بررسی می‌کنیم. از معرفی تجهیزات مورد نیاز و نحوه اتصال دستگاه‌ها تا تنظیمات شبکه، تعریف داخلی‌ها و برقراری ارتباط بین واحدها، مراحل اصلی اجرای سیستم را به‌صورت کاربردی توضیح می‌دهیم تا بتوانید راه‌اندازی یکپارچه و اصولی سیستم ارتباطی فنویل را در پروژه‌های آپارتمانی انجام دهید.

1. نصب نرم افزار Device Manager

وارد وبسایت رسمی Fanvil به آدرس www.fanvil.com  شوید.
در سایت فنویل از منوی بالایی صفحه، بخش Support را انتخاب کنید. با انتخاب این گزینه، زیرمنوی Download داده نمایش شود باز دانلود صفحه تا نمایید کلیک آن روی شود؛ در صفحه باز شده، از منوی کناری سمت چپ، گزینهTools را انتخاب کنید. پس از آن، زیرمنویIP Scanner ظاهر میشود. وارد این بخش شوید و در نهایت نرم افزار Device Managerرا دانلود نمایید .

توجه: استفاده از آخرین ورژن نرم افزار باعث تجربه بهتردر استفاده خواهد بود.

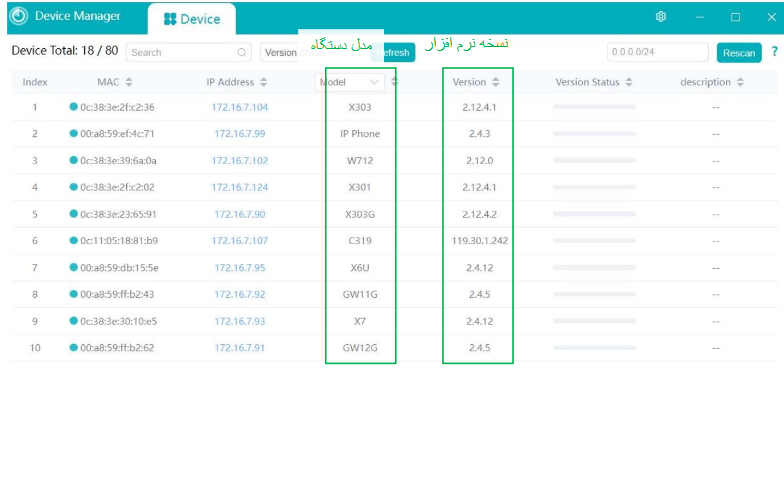

کار با نرم افزارDevice Manager

2. آپدیت firmware دستگاه ها

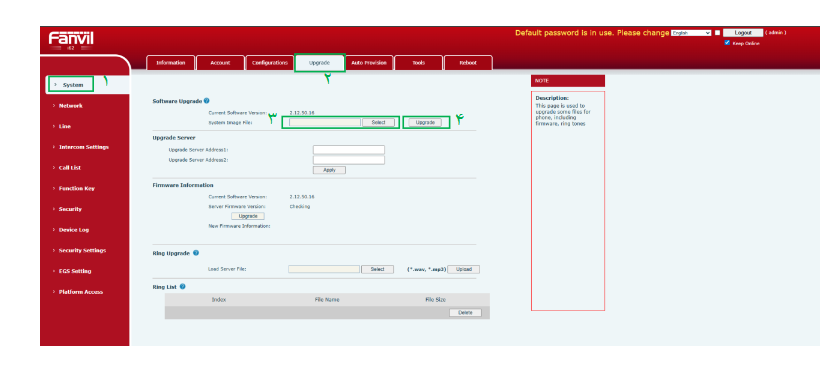

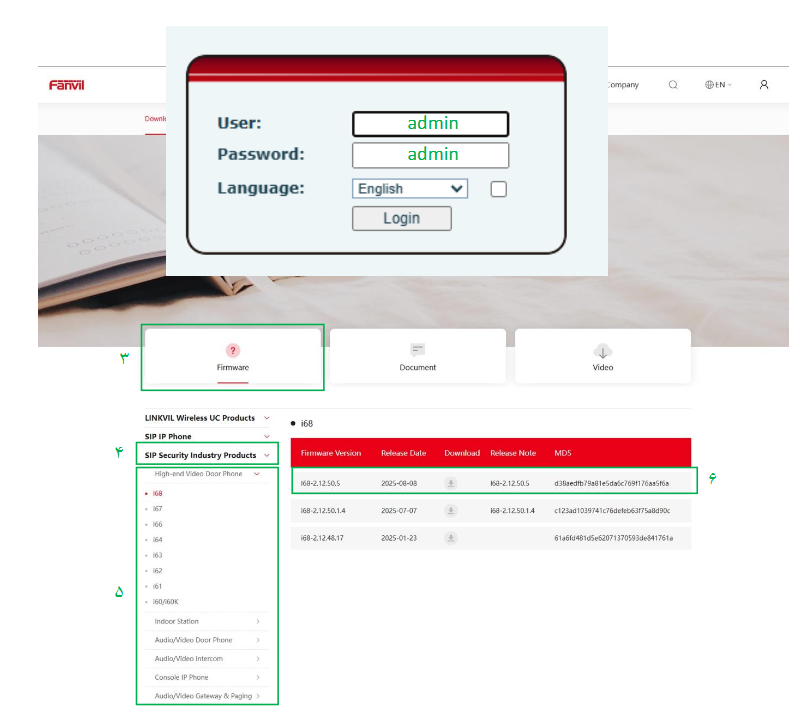

آخرین نسخه Firmware دستگاه را از وبسایت رسمی Fanvil دریافت کنید. ابتدا وارد وبسایت شوید و از منوی بالایی صفحه بخش Support را انتخاب کنید. سپس  Download Center را انتخاب کنید و زبانه  SIP
Security & Industry Panels را باز کنید. با انتخاب نوع پنل و مدل دستگاه، آخرین نسخه Firmware در دسترس را دانلودکنید.

در نرم افزار Device manager با کلیک بر روی آدرسIP دستگاه، صفحه وب مربوط به دستگاه باز میشود.
در صفحه ورود، با وارد کردن نام کاربری و رمزعبور امکان دسترسی به پنل وب برای شما فراهم می شود.
نکته : نام کاربری و رمز عبور به صورت پیشفرض admin میباشد.

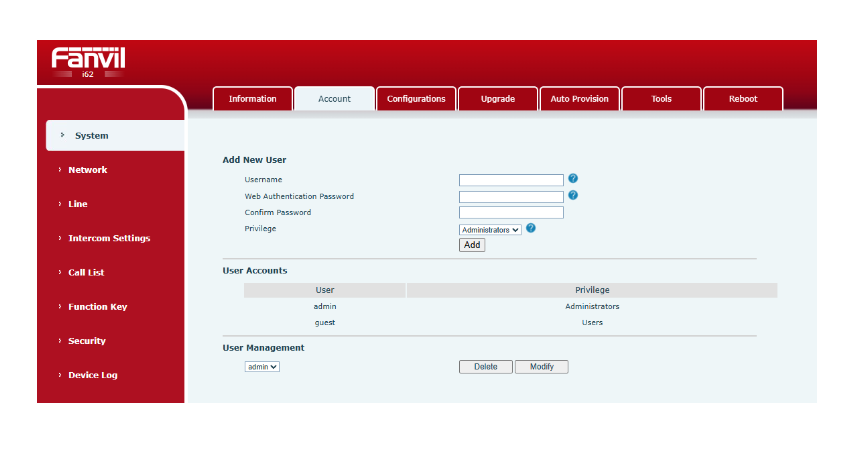

با کلیک روی دکمهModify، وارد صفحه تغییر رمز ادمین می شوید رمز پیشفرض ابتدا و سپس رمز جدید و تکرار آن را درادامه وارد کنید.

3.4 تعریف پنل داخلی

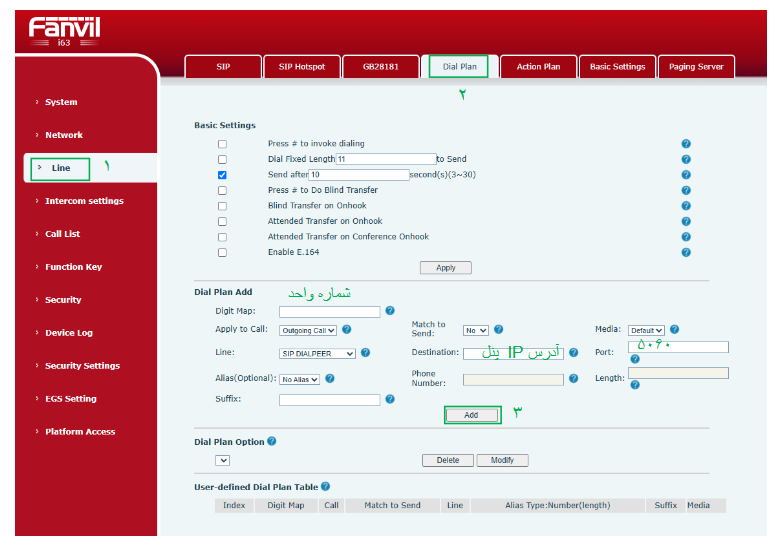

برای تعریف پنل های داخلی یا تخصیص شماره واحدها به پنل های داخلی، از منوی Line وارد منوی Dial Plan شوید.در بخش Dial Plan Add، فیلد Digit Map را با شماره واحد (مثال ب عدد 1برای واحد شماره 1) پر کنید. در فیلد Destination، آدرسIP پنل داخلی مربوط به همان واحد را وارد نمایید و مادار Port را روی 5060 قرار دهید.در پایان، روی گزینه Add کلیک کنید تا تنظیمات ذخیره شوند.برای مشاهده شماره اضافه شده، میتوانید از بخشUser Define Dial Plan Table تمامی شماره های ثبت شده را مشاهده کنید.

4.4 تنظیمات درب ها

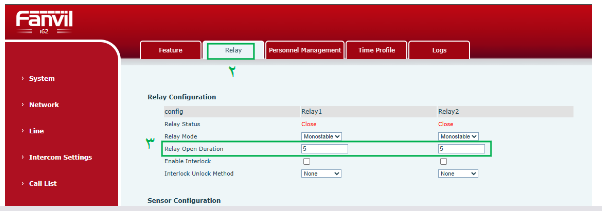

برای تنظیم مدت زمان باز نگه داشتن درب، ابتدا به بخش EGS Settings زیرمنوی Relay مراجعه کنید. در سمت  Relay Open Duration میتوانید مدت زمان باز نگه داشتن درب توسط پنل را تنظیم کنید.

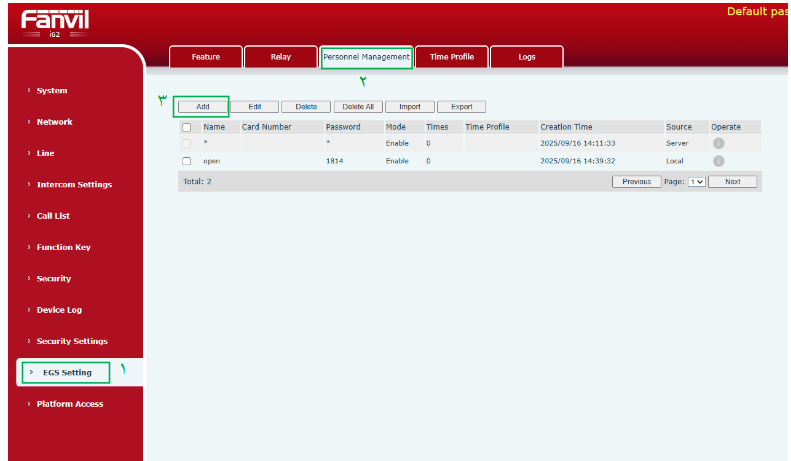

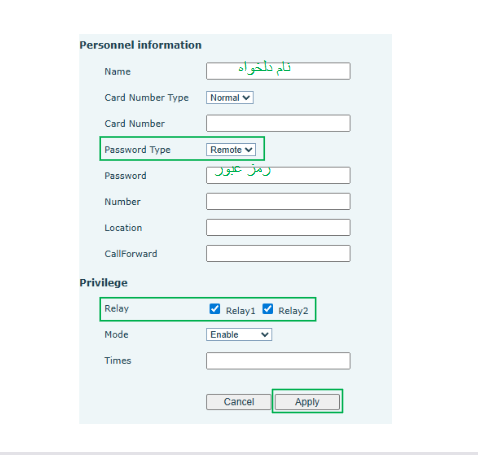

برای تنظیم رمز درب ورود با کلیک برروی بخش  EGS Settings، زیرمنوی Personnel Management ، میتوان رمز عبوری برای باز کردن درب تعریف کرد. با کلیک روی Add در همین بخش، امکان افزودن رمز عبور جدید وجود دارد.

و رمز مورد نظر را در  بخش  Password واردکنید. در نهایت، در بخش Privilege که با این فرمان باز میشوند را انتخاب میکنید. برای اعمال تنظیمات برروی دکمه apply کلیک کنید.

 5. تنظیمات پنل داخلی

1.5. ثابت کردن آدرس IP

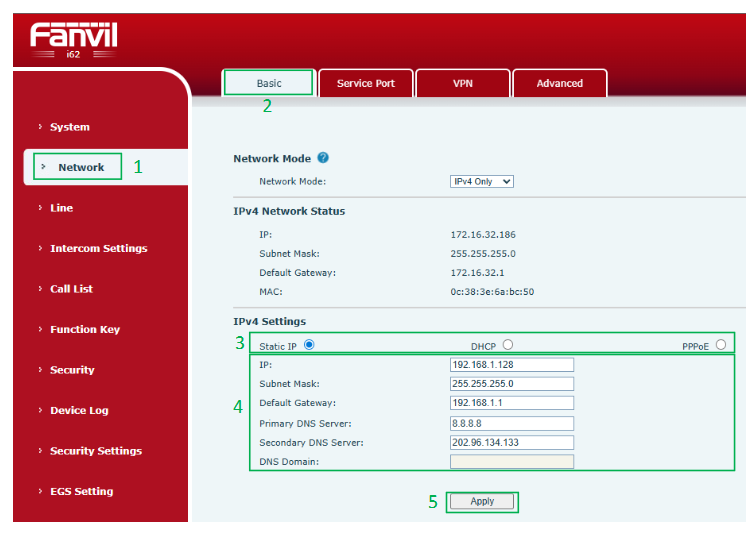

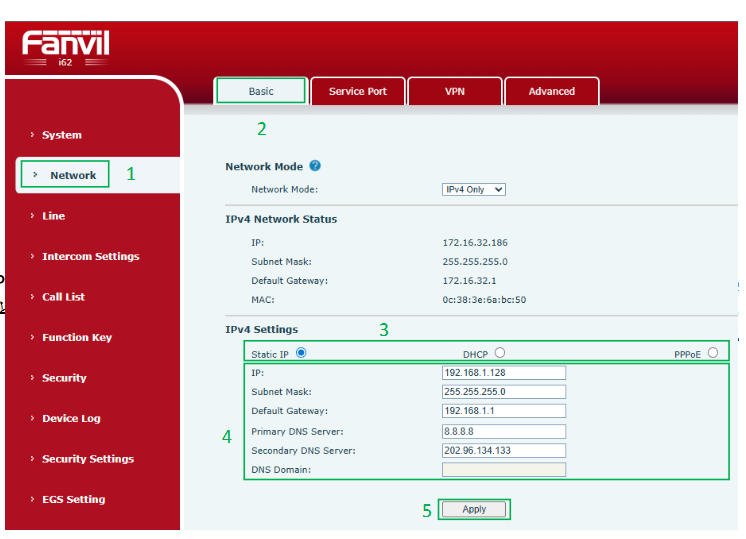

پس از ورود به صفحه وب پنل بیرونی، باکلیک بر روی بخش Network و زیر منوی Basic در سمت IPv4 ،ابتداگزینه DHCP را روی حا ت Static رار دهید و آدرس IP مورد نظر برای پنل بیرونی را تنظیم کنید.برای اعمال تنظیمات برروی دکمه apply در انتهای صفحه کلیک کنید.

2.5.تنظیمات تماس

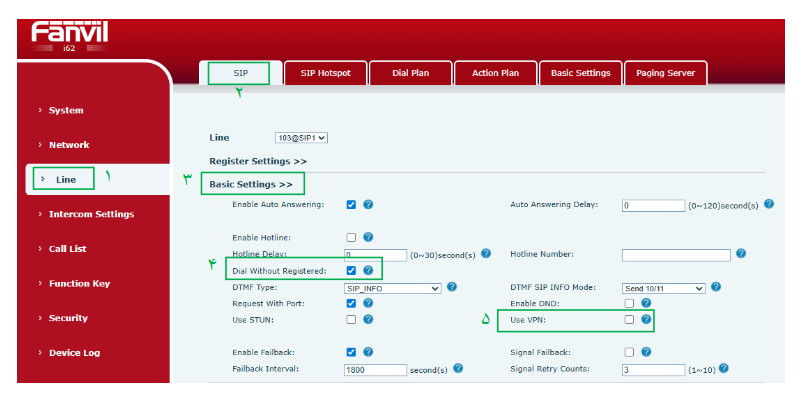

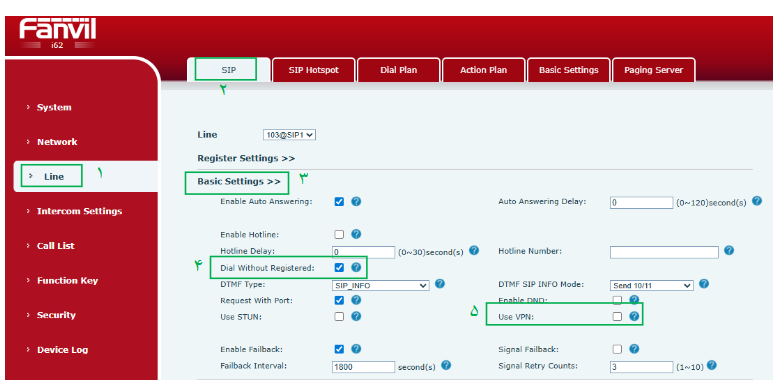

ابتدا در بخش Line با کلیک برروی زبانه SIP وارد سمت Basic Settings شوید و گزینه Dial Without
Register را فعال کنیددر عین حال گزینه  Use VPN را غیر فعال کنید.

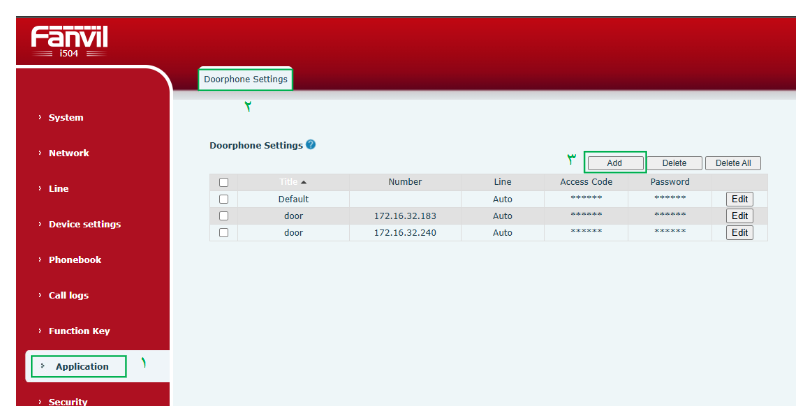

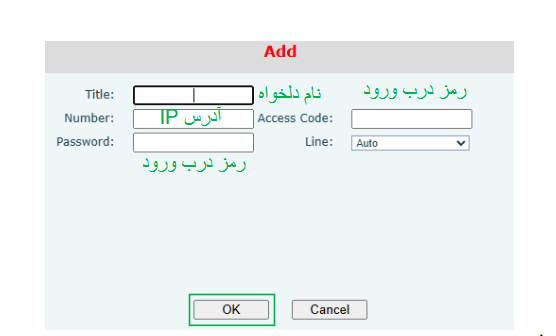

برای تعریف ارتباط پنل بیرونی به پنل داخلی، به بخش Application وارد شوید و بر روی دکمه add کلیک کنید.

ورودی،  Number برای IP پنل بیرونی، و سمت Access Code و  Password رمز تعریف شده روی پنل بیرونی را وارد کنید. در نهایت، با کلیک روی   OK اطلاعات را ذخیره کنید.

سوالات متداول راه اندازی پروژه آپارتمانی فنویل

1.تماس با پنل داخلی امکان پذیر نیست:

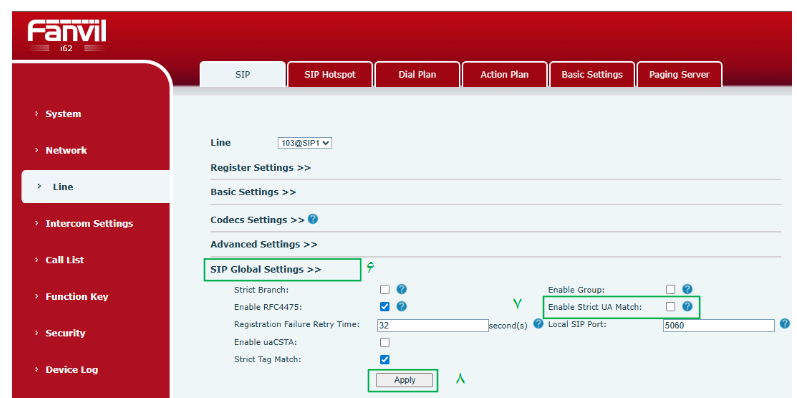

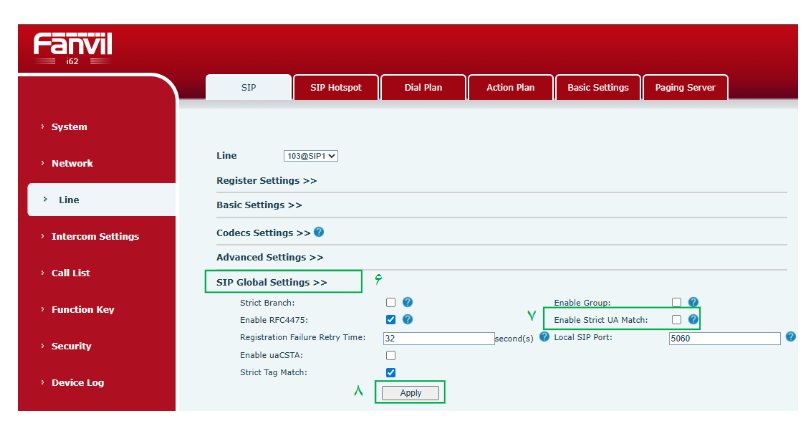

از صحت آدرسIPوارد شده در بخشdial plan و سپس از غیر فعال بودن گزینه  Enable Strict UA Match در پنل داخلی اطمینان حاصل کنید.

2.پنل بیرونی مدت زمان زیادی درب را باز نگه میدارد:

با مراجعه به بخش relay در تنظیمات پنل بیرونی میتوانید مدت زمان را با واحد ثانیه کمتر کنید.

3.تماس با موفقیت از پنل بیرونی به پنل داخلی منتقل می شود اما درب باز نمی شود:

از درست بودن رمز وارد در بخش  Personnel Management و application اطمینان حاصل نمایید و بررسی شود که نوع رمز حتما برروی remote را گرفته باشد.

4.با کلیک برروی دکمه درب باز کن در پنل داخلی هر دو درب همزمان باز میشوند:

در بخشPersonnel میتوانید قسمتی که میخواهید درب را باز کند تغییر دهید.

5.تمامی تنظیمات بخشDial plan بدون مشکل است اما تماس با واحد مورد نظر برقرار نمیشود:

در بخش Dial plan از تنظیم پورت برروی عدد  5060 اطمینان حاصل کنید.
