آموزش راه اندازی پروژه ویلایی فنویل

آموزش راه اندازی پروژه ویلایی فنویل

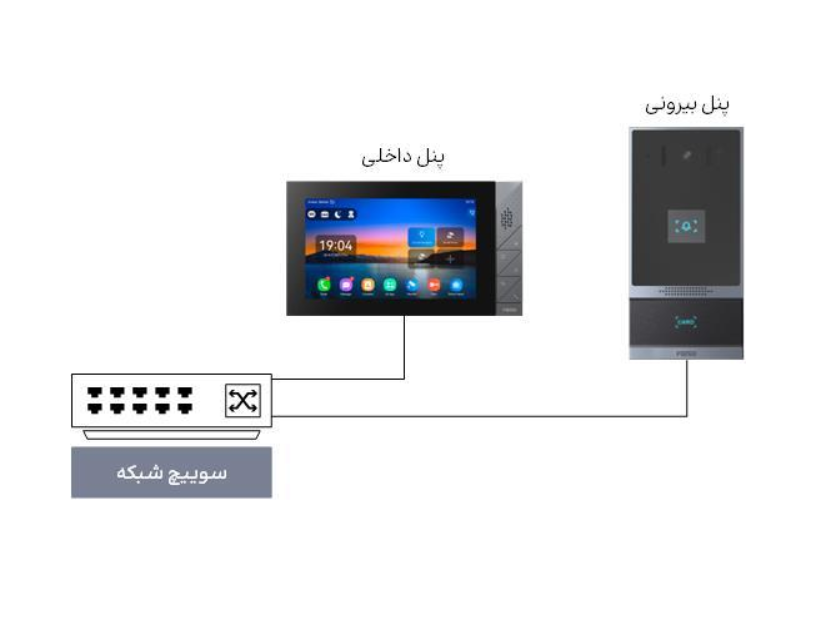

راهنمای جامع راه اندازی پروژه ویلایی فنویل (Fanvil) به شما آموزش می‌دهد .که چگونه سیستم‌های آیفون تصویری و تاچ‌پنل‌های هوشمند را در ویلاها و ساختمان‌های مسکونی پیاده‌سازی و پیکربندی کنید. در این دوره کاربردی، کلیه مراحل از گام اول مانند اسکن شبکه، نصب نرم‌افزار Device Manager و به‌روزرسانی Firmware دستگاه‌ها گرفته. تا تنظیمات پیشرفته شبکه نظیر ثابت کردن آدرس‌های IP و پیکربندی پروتکل SIP آموزش داده می‌شود. همچنین، نحوه تعریف ارتباط میان پنل‌های بیرونی و داخلی، تنظیمات رله برای کنترل درب‌ها و مدیریت رمزهای عبور امن به‌صورت گام‌به‌گام بررسی شده. تا بتوانید پروژه‌ای پایدار، ایمن و استاندارد را تحویل دهید.

نصب نرم‌افزار Device Manager

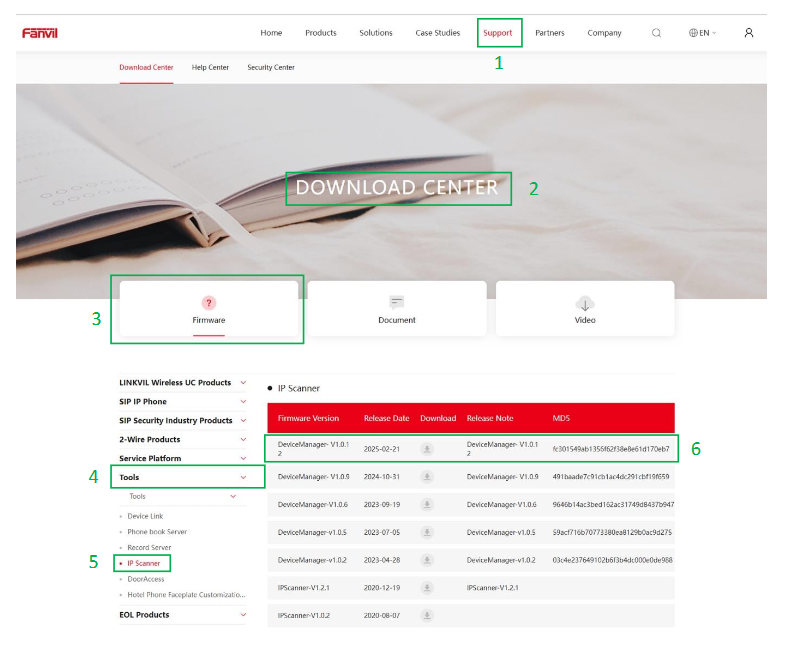

• وارد وب‌سایت رسمی Fanvil به آدرس www.fanvil.com شوید.

• در سایت فنویل از منوی بالای صفحه بخش Support را انتخاب کنید. با انتخاب این گزینه زیرمنوی Download Center نمایش داده می‌شود؛ روی آن کلیک نمایید تا صفحه دانلود باز شود.

• در صفحه باز شده از منوی کناری سمت چپ گزینه Tools را انتخاب کنید. پس از آن زیرمنوی IP Scanner ظاهر می‌شود؛ وارد این بخش شوید و در نهایت نرم‌ افزار Device Manager را دانلود نمایید.

توجه: استفاده از آخرین ورژن نرم‌افزار باعث تجربه بهتر در استفاده خواهد بود.

توجه: استفاده از آخرین ورژن نرم‌افزار باعث تجربه بهتر در استفاده خواهد بود.

۱.۲. اجرای نرم‌افزار Device Manager

می‌توانید پوشه آماده (Unpacked) را مستقیماً از وب‌سایت رسمی فنویل دانلود کرده و پس از استخراج، آن را در مسیر دلخواه قرار دهید و بدون نیاز به نصب، نرم‌افزار را اجرا کنید.

پوشه استخراج‌شده شامل دو بخش است:

• پوشه Dependencies: شامل بسته‌های مورد نیاز نصب که در زمان استفاده باید اجرا شوند.

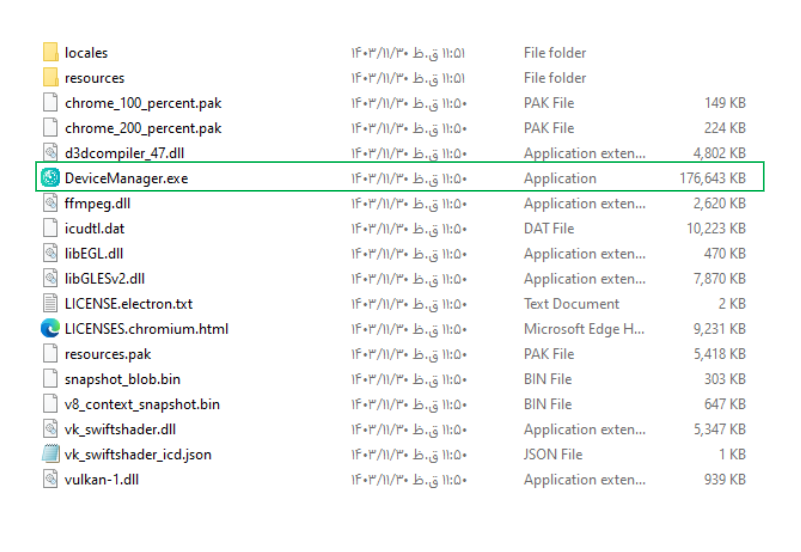

• پوشه win-unpacked: شامل فایل اصلی نرم‌افزار برای اجرای برنامه است. وارد این پوشه شده و فایل اجرایی با پسوند .exe (DeviceManager.exe) را انتخاب کنید.

سپس با دو بار کلیک یا انتخاب گزینه Run، نرم‌افزار اجرا خواهد شد.

۱.۳. کار با نرم‌افزار Device Manager

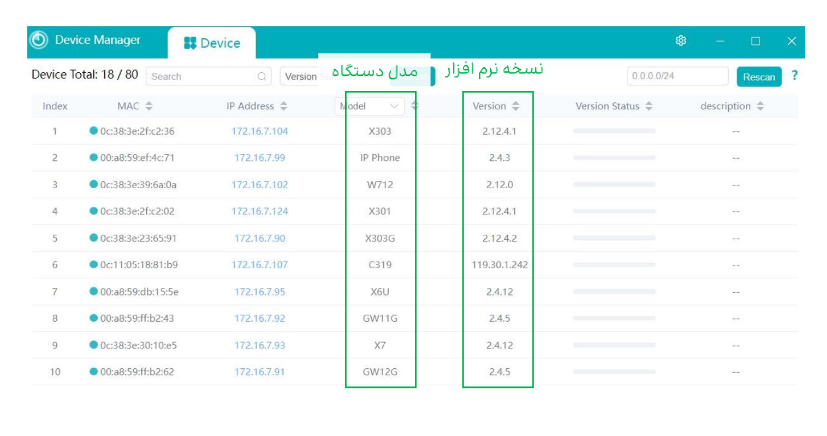

• پس از اجرای نرم‌افزار Device Manager، نرم‌افزار به صورت خودکار تمام دستگاه‌های فنویل داخل شبکه را اسکن می‌کند.

• سپس نسخه نرم‌افزار (Firmware) هر دستگاه را با آخرین نسخه ارائه شده در وب‌سایت رسمی Fanvil مقایسه نمایید.

توجه: استفاده از آخرین ورژن نرم‌افزار همواره تجربه کاربری بهتری را در دسترس قرار خواهد داد.

۲. آپدیت Firmware دستگاه‌ها آموزش راه اندازی پروژه ویلایی فنویل

• آخرین نسخه Firmware دستگاه را از وب‌سایت رسمی Fanvil دریافت کنید.

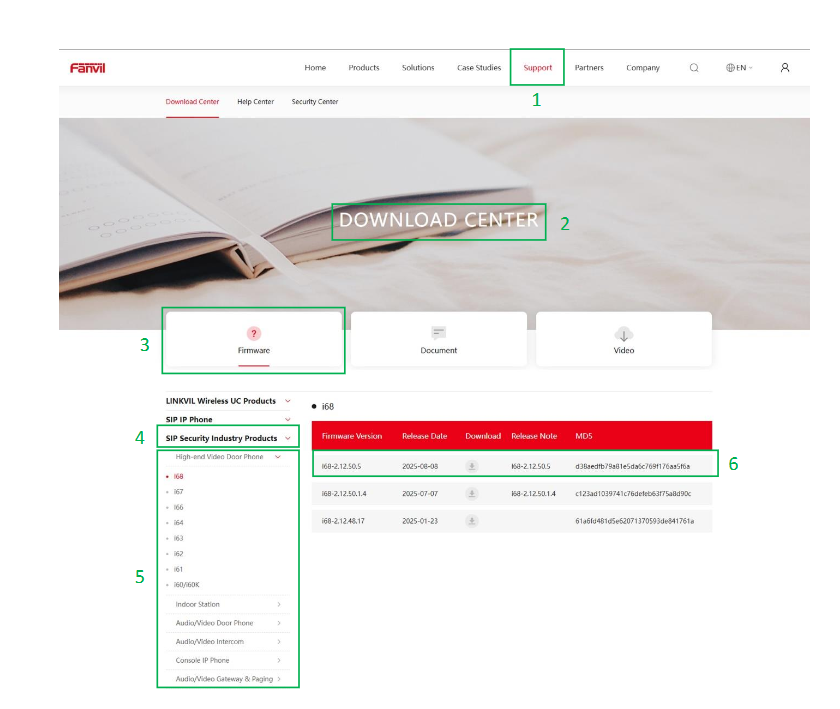

• ابتدا وارد وب‌سایت شوید و از منوی بالای صفحه بخش Support را انتخاب کنید، سپس Download Center را باز کنید.

با انتخاب نوع پنل و زبانه SIP Security & Industry Products، مدل دستگاه و آخرین نسخه Firmware در دسترس را دانلود کنید.

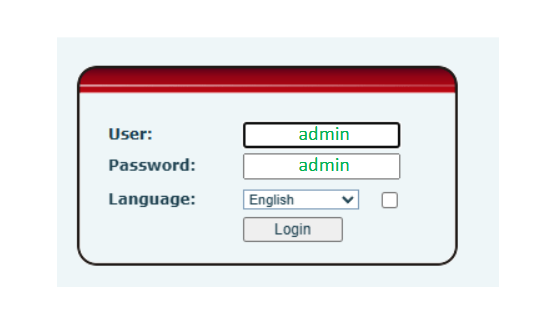

در نرم‌افزار Device Manager با کلیک بر روی آدرس IP دستگاه، صفحه وب مربوط به دستگاه باز می‌شود. در صفحه ورود با وارد کردن نام کاربری و رمز عبور امکان دسترسی به پنل وب برای شما فراهم می‌شود.

نکته: نام کاربری و رمز عبور به صورت پیش‌فرض admin می‌باشد.

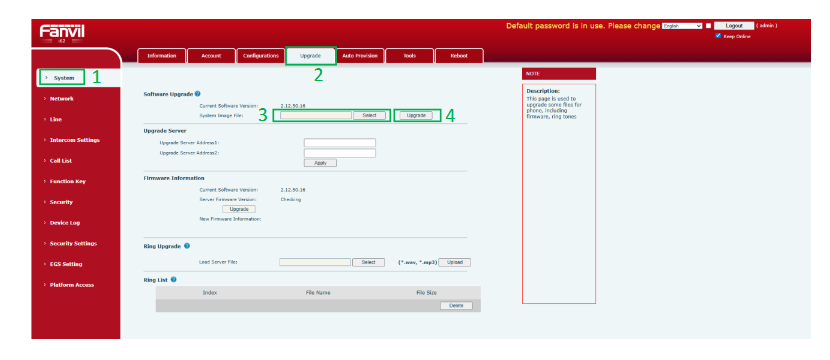

• پس از ورود به صفحه وب دستگاه، برای ارتقاء Firmware در منوی System، زیرمنوی Upgrade را انتخاب کنید.

• در بخش Software Upgrade، فایل دانلود شده را از بخش system image file انتخاب کرده و بر روی دکمه Upgrade کلیک کنید.

توجه: حین آپدیت از اتصال همواره برق به دستگاه اطمینان حاصل کنید.

۳. تغییر رمز ورود به وب پنل

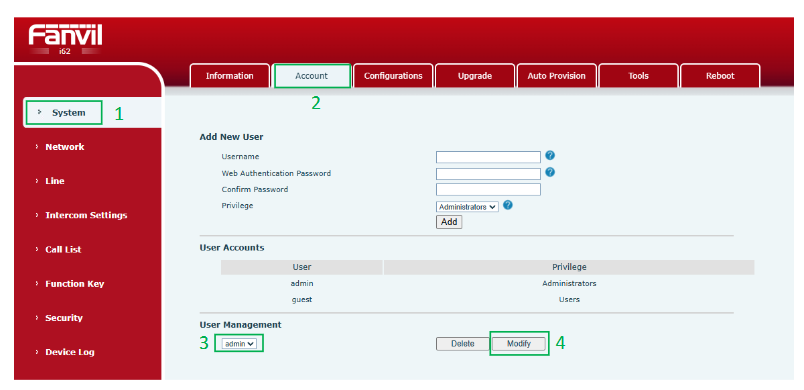

• پس از ورود به وب پنل، برای تغییر رمز ادمین از منوی System منوی Account را انتخاب و در بخش User Management حساب Admin را انتخاب کنید و بر روی دکمه Modify کلیک کنید.

• با کلیک روی دکمه Modify، وارد صفحه تغییر رمز ادمین می‌شوید.

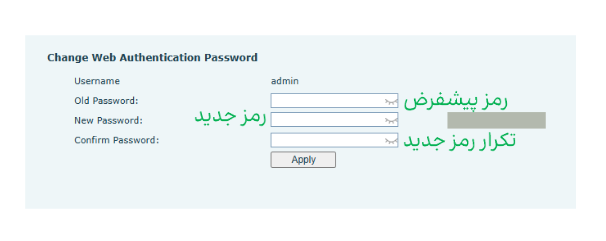

• رمز پیش‌فرض را در بخش Old Password وارد کرده و سپس رمز جدید (New Password) و تکرار آن (Confirm Password) را وارد نموده و روی Apply کلیک کنید.

۴. تنظیمات پنل بیرونی

۴.۱. ثابت کردن آدرس IP

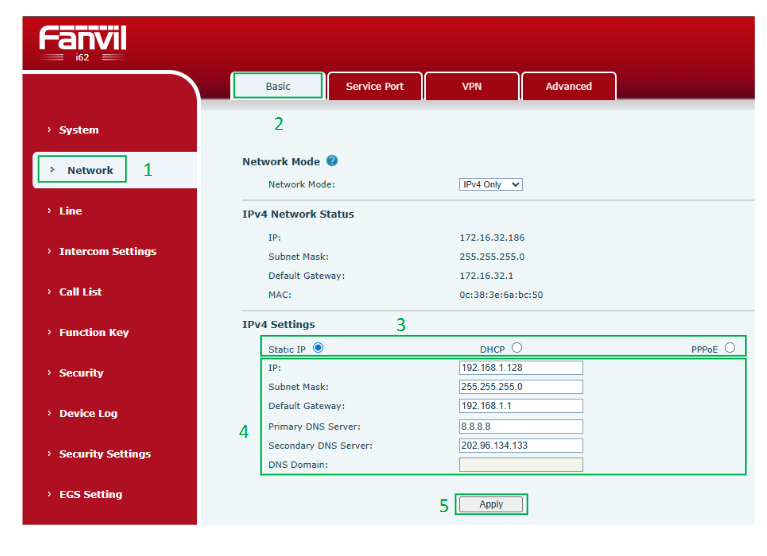

• پس از ورود به صفحه وب پنل بیرونی، با کلیک بر روی بخش Network و زیرمنوی Basic، در قسمت IPv4 Settings، ابتدا گزینه DHCP را روی حالت Static IP قرار دهید و آدرس IP مورد نظر برای پنل بیرونی را تنظیم کنید.

• برای اعمال تنظیمات بر روی دکمه Apply در انتهای صفحه کلیک کنید.

۴.۲. تنظیمات تماس

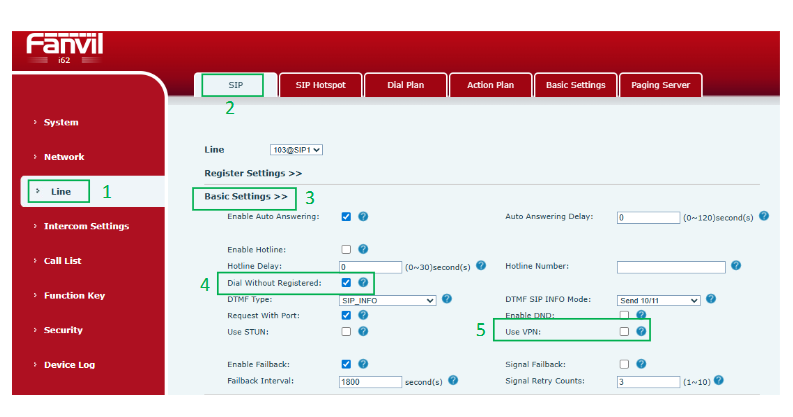

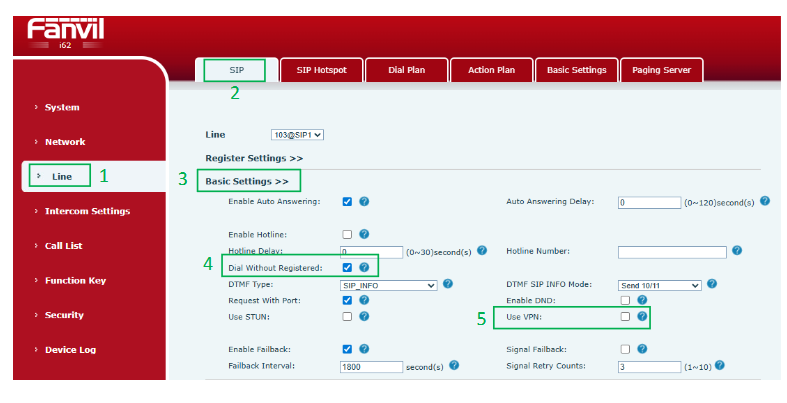

• ابتدا در بخش Line با کلیک بر روی زبانه SIP وارد قسمت Basic Settings شوید و گزینه Dial Without Registered را فعال کنید؛ در عین حال گزینه Use VPN را غیرفعال کنید.

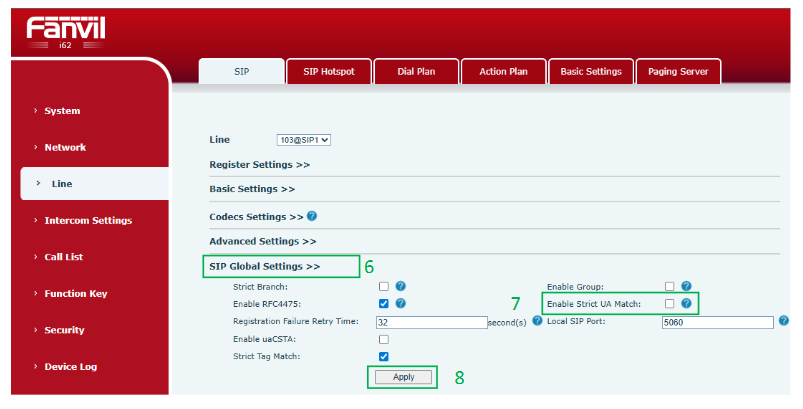

• سپس در بخش SIP Global Settings، از غیرفعال بودن گزینه Enable Strict UA Match اطمینان حاصل کنید.

• جهت اعمال تنظیمات بر روی دکمه Apply در انتهای صفحه کلیک کنید.

۴.۳. تعریف پنل داخلی

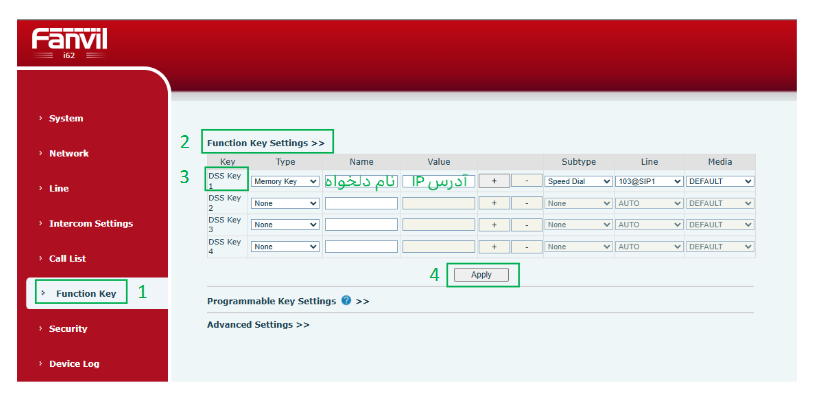

• برای تعریف پنل داخلی وارد منوی Function Key و بخش DSS Key Settings شوید.

• در قسمت Function Key، نوع (Type) را روی Memory Key قرار دهید.

• بخش Name را با نام دلخواه پر کنید.

• با وارد کردن آدرس IP پنل داخلی در فیلد Value، دکمه را برای تماس با پنل داخلی تنظیم کنید.

• توجه شود که فیلد Subtype بر روی Speed Dial قرار گرفته باشد.

• در انتها برای ذخیره تنظیمات بر روی دکمه Apply کلیک کنید.

۴.۴. تنظیمات درب‌ها

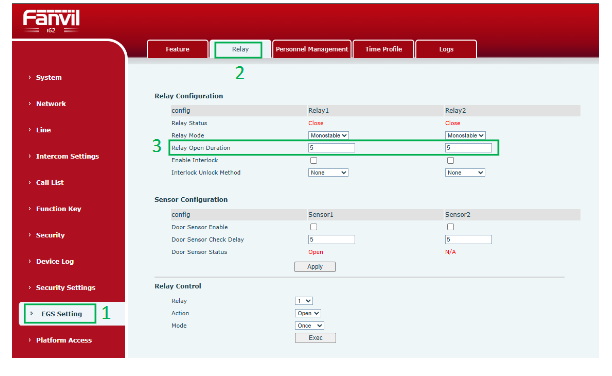

• برای تنظیم مدت زمان باز نگه داشتن درب، ابتدا به بخش EGS Setting و زیرمنوی Relay مراجعه کنید.

• در قسمت Relay Open Duration می‌توانید مدت زمان باز نگه داشتن درب توسط پنل را تنظیم کنید.

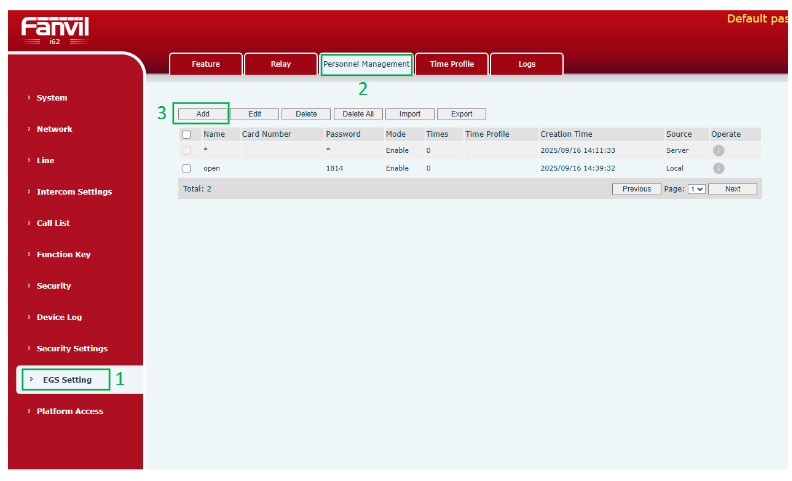

• برای تنظیم رمز درب ورود، با کلیک بر روی بخش Personnel Management در زیرمنوی EGS Setting، می‌توانید رمز عبوری برای باز کردن درب تعریف کنید.

• با کلیک روی Add امکان افزودن رمز عبور جدید وجود دارد.

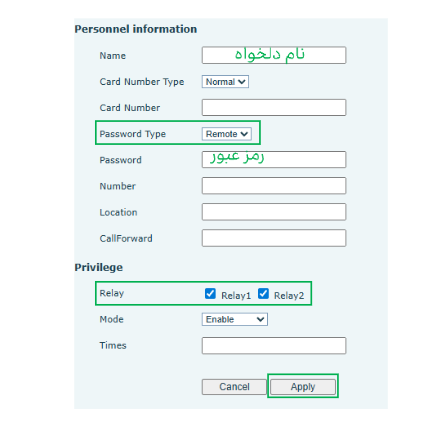

برای افزودن رمز:

• ابتدا نام دلخواه برای پروفایل رمز را وارد کنید.

• نوع رمز (Password Type) را روی Remote قرار دهید.

• رمز مورد نظر را در بخش Password وارد کنید.

• در نهایت در بخش Privilege، رله یا رله‌هایی که با این فرمان باز می‌شوند را انتخاب کنید.

• برای اعمال تنظیمات بر روی دکمه Apply کلیک کنید.

۵. تنظیمات پنل داخلی

۵.۱. ثابت کردن آدرس IP

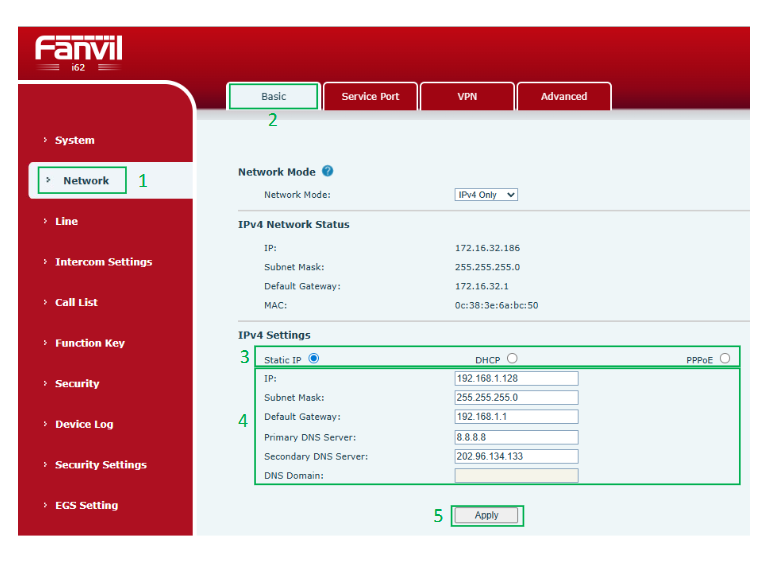

• پس از ورود به صفحه وب پنل داخلی، با کلیک بر روی بخش Network و زیرمنوی Basic، در قسمت IPv4 Settings، ابتدا گزینه DHCP را روی حالت Static IP قرار دهید و آدرس IP مورد نظر را تنظیم کنید.

• برای اعمال تنظیمات بر روی دکمه Apply در انتهای صفحه کلیک کنید.

۵.۲. تنظیمات تماس



• ابتدا در بخش Line با کلیک بر روی زبانه SIP وارد قسمت Basic Settings شوید و گزینه Dial Without Registered را فعال کنید؛ در عین حال گزینه Use VPN را غیرفعال کنید.

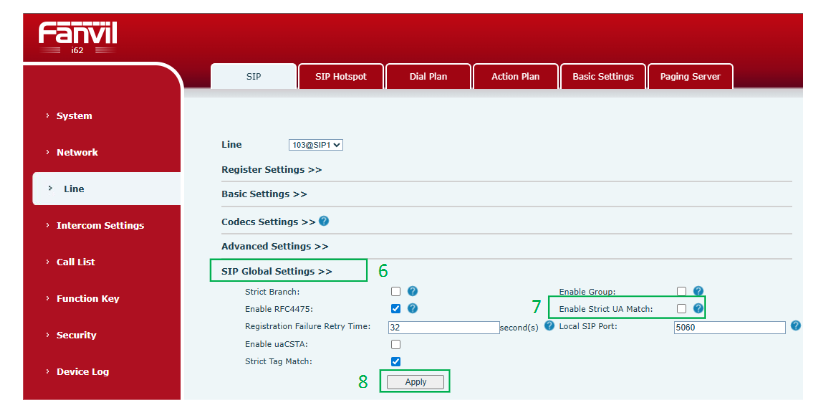

• سپس در بخش SIP Global Settings، از غیرفعال بودن گزینه Enable Strict UA Match اطمینان حاصل کنید.

• جهت اعمال تنظیمات بر روی دکمه Apply در انتهای صفحه کلیک کنید.

۵.۳. تعریف پنل بیرونی

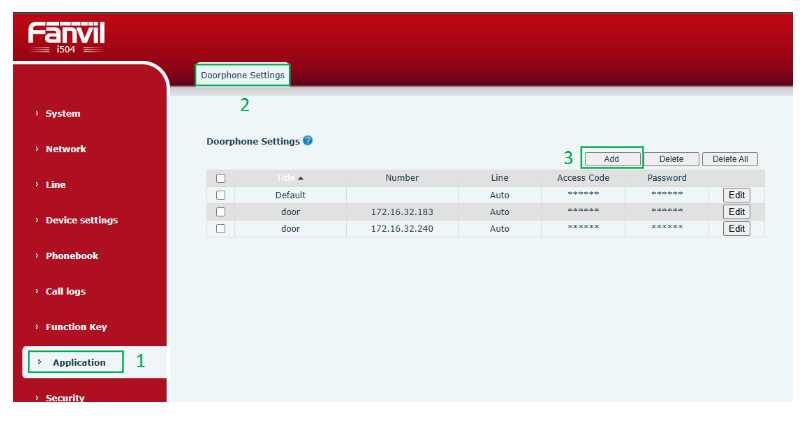

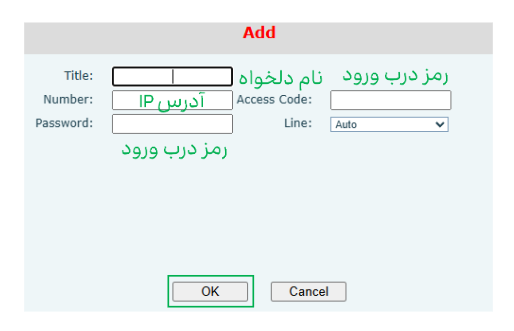

• برای تعریف ارتباط پنل بیرونی به پنل داخلی، به بخش Application وارد شوید و بر روی دکمه Add کلیک کنید.

• در صفحه باز شده:

  • فیلد Title: نام دلخواه برای درب ورودی

  • Number: آدرس IP پنل بیرونی

  • Access Code و Password: رمز تعریف‌شده روی پنل بیرونی

• در نهایت با کلیک روی OK اطلاعات را ذخیره کنید.

سوالات متداول

1. تماس با پنل داخلی امکان‌پذیر نیست:

   از صحت آدرس IP وارد شده در بخش DSS Key و سپس از غیرفعال بودن گزینه Enable Strict UA Match در پنل داخلی اطمینان حاصل کنید.

2. پنل بیرونی مدت زمان زیادی درب را باز نگه می‌دارد:

   با مراجعه به بخش Relay در تنظیمات پنل بیرونی می‌توانید مدت زمان را با واحد ثانیه کمتر کنید.

3. تماس با موفقیت از پنل بیرونی به پنل داخلی منتقل می‌شود اما درب باز نمی‌شود:

   از درست بودن رمز وارد شده در بخش Personnel Management و Application اطمینان حاصل نمایید و بررسی شود که نوع رمز حتماً بر روی Remote قرار گرفته باشد.

4. با کلیک بر روی دکمه درب‌بازکن در پنل داخلی، هر دو درب همزمان باز می‌شوند:

   در بخش Personnel Management می‌توانید رله‌ای که می‌خواهید درب را باز کند تغییر دهید.

5. تماس با پنل داخلی برقرار می‌شود اما تصویر دوربین قابل مشاهده نیست:

   در منوی DSS Key در تنظیمات پنل بیرونی، فیلد Media روی Default تنظیم شود.
